创建坐标标注
功能区：注释 > 标注 > 标注下拉列表 > 坐标
菜单栏：标注 > 坐标 工具栏：标注 > 坐标
命令：DIMORD 或 DIMORDINATE
坐标标注用于标注选定点的 X 和 Y 坐标。这种标注类型也称为无箭头标注，因为其中不绘制箭头。坐标标注也称为基准标注，因为所有标注都与一个公共基点相关。当前 UCS（用户坐标系）原点成为坐标标注的参照点或基点。使用坐标标注，您可以确定选定点相对于当前 UCS 原点的 X 或 Y 位移。

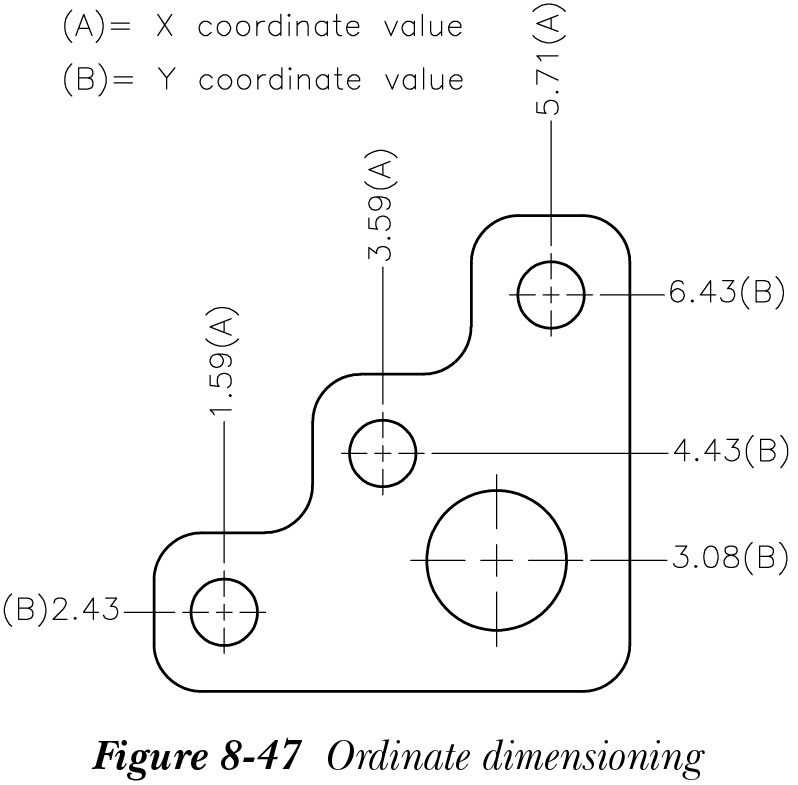

标注文字（X 或 Y 坐标值）以及沿 X 或 Y 轴的引线将使用坐标标注自动放置，参见图 8-47。由于坐标标注涉及 X 坐标或 Y 坐标，因此应保持正交模式开启。当正交模式关闭时，如果您选择的第二个引线点偏离第一个点，引线将自动产生弯折。这使您可以生成偏移并避免在间距较近的标注上文字重叠。在坐标标注中，只绘制一条延伸线（引线）。
X 坐标值的引线将垂直于 X 轴绘制，Y 坐标值的引线将垂直于 Y 轴绘制。由于您无法替代此设置，因此垂直于 X 轴绘制的引线将使标注文字与引线对齐。标注文字为选定点的 X 基准。垂直于 Y 轴绘制的引线将使标注文字（即选定点的 Y 基准）与引线对齐。标注文字的任何其他对齐方式指定都将无效。因此，“标注样式管理器”对话框中的“文字对齐”更改（DIMTIH 和 DIMTOH 变量）对标注文字的对齐没有影响。您可以在“指定引线端点或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]”提示下指定要标注的坐标值。
如果您选择或输入一个点，AutoCAD 将检查特征位置与引线端点之间的差值。如果 X 坐标之间的差值较大，则标注测量 Y 坐标；否则测量 X 坐标。通过这种方式，AutoCAD 确定它是 X 类型还是 Y 类型的坐标标注。但是，如果您输入 Y 而不是指定一个点，AutoCAD 将标注选定特征的 Y 坐标。同样，如果您输入 X，AutoCAD 将标注选定点的 X 坐标。选择此工具后出现的提示序列如下所示。
指定特征位置: 在对象上选择一个点。
指定引线端点或 [X 基准(X)/Y 基准(Y)/多行文字(M)/文字(T)/角度(A)]: 输入引线的端点。
您可以借助“多行文字”或“文字”选项替代默认文字。如果使用“多行文字”选项，将显示文字编辑器。如果使用“文字”选项，系统将提示您在命令行中指定新文字。
