坐标系

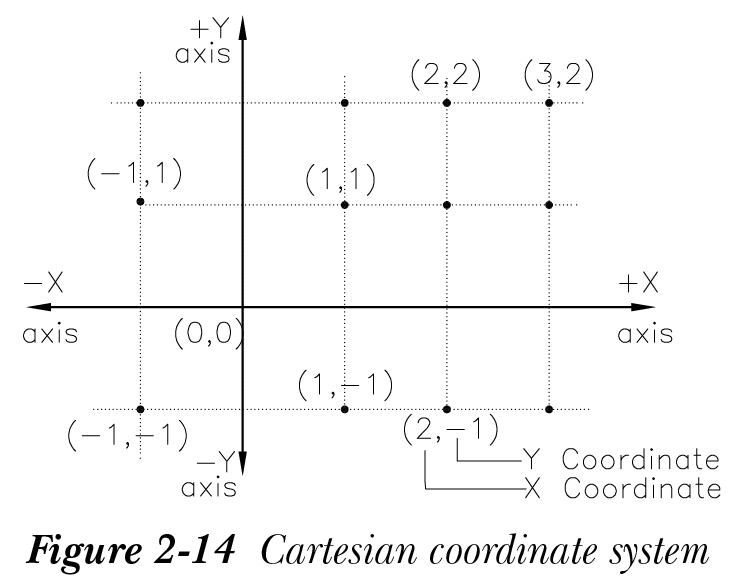

在 AutoCAD 中，点的位置以笛卡尔坐标来指定。在此系统中，平面中的每个点由一对数值坐标来指定。要在平面中指定一个点，取两条相互垂直的直线作为参考。水平线称为 X 轴，垂直线称为 Y 轴。X 轴和 Y 轴将 XY 平面分为四个部分，通常称为象限。这两条轴的交点称为原点，该平面称为 XY 平面。原点的坐标值为 X = 0，Y = 0。原点被用作在 XY 平面上定位点的参考。现在，要定位一个点，比如 P，绘制一条与 X 轴相交的垂直线。原点与交点之间的水平距离将称为 P 的 X 坐标。它表示为 P(x)。X 坐标指定该点沿 X 轴距原点向左或向右的距离。现在，绘制一条与 Y 轴相交的水平线。原点与交点之间的垂直距离将是 P 的 Y 坐标。它表示为 P(y)。Y 坐标指定该点沿 Y 轴距原点向上或向下的距离。水平线和垂直线的交点即为该点的坐标，表示为 P(x,y)。如果从原点右侧测量，X 坐标为正；如果从原点左侧测量，X 坐标为负。如果从原点上方测量，Y 坐标为正；如果从原点下方测量，Y 坐标为负，参见图 2-14。
在 AutoCAD 中，默认原点位于绘图区域的左下角。AutoCAD 使用以下坐标系在 XY 平面中定位点。
- 相对坐标系
a. 相对极坐标系
b. 相对直角坐标系
- 绝对坐标系
- 直接距离输入
相对坐标系
相对坐标系有两种类型：
- 相对极坐标系
- 相对直角坐标系
相对极坐标系

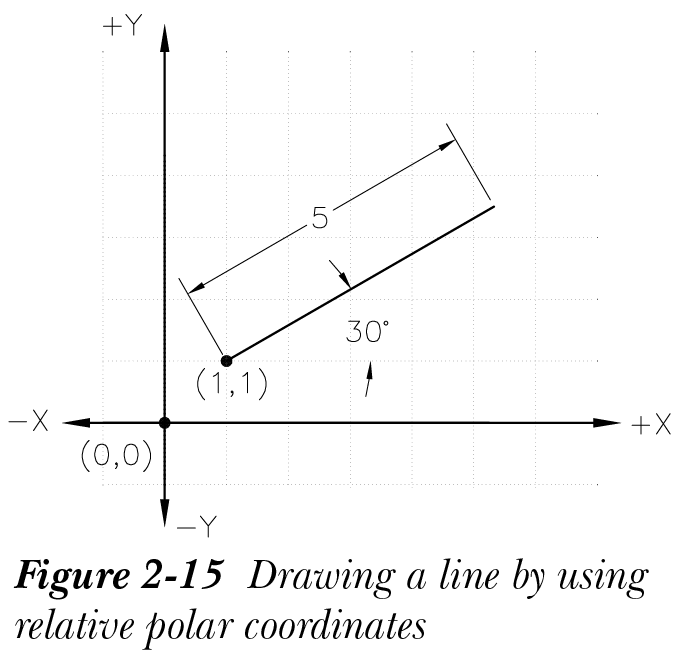

在相对极坐标系中，点的位置通过定义该点距当前点的距离以及两点之间相对于 X 轴正方向的夹角来指定。绘制一条长度为 5 个单位、起点位于 1,1 且与 X 轴成 30 度角的直线的提示序列如下，所绘制的直线如图 2-15 所示。
选择直线工具
指定第一个点: 1,1
指定下一点或 [放弃(U)]: @5<30
如果动态输入模式处于打开状态，默认情况下将激活相对极坐标模式。因此，当你调用 直线（Line） 工具并指定起点时，将显示两个输入框。第一个输入框显示距离值，第二个输入框显示以 < 符号开头的角度值。现在，在第一个输入框中输入距离值，然后按 Tab 键跳到第二个输入框，然后输入角度值。
符号约定。默认情况下，在相对极坐标系中，角度以水平轴为零度来测量。此外，如果沿逆时针方向测量，角度为正；如果沿顺时针方向测量，角度为负。此处假设角度测量的默认设置未被更改。
注意
你可以使用菜单栏“格式”选项卡中的 单位（Units） 工具修改角度测量方向的默认设置。本章后面将讨论。
例 1
相对极坐标

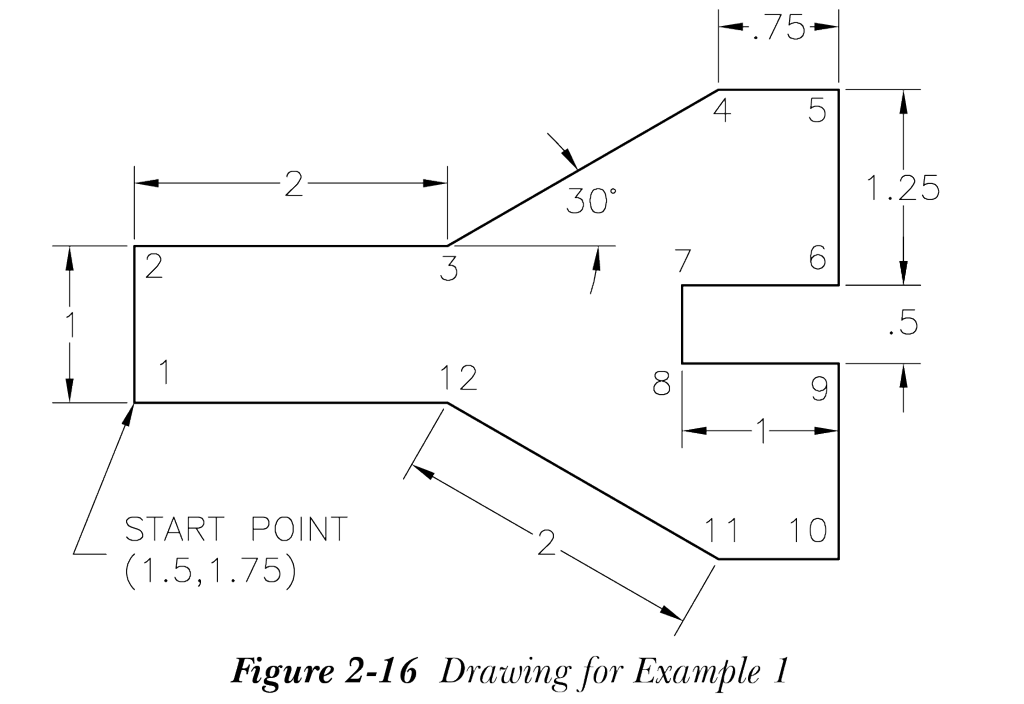

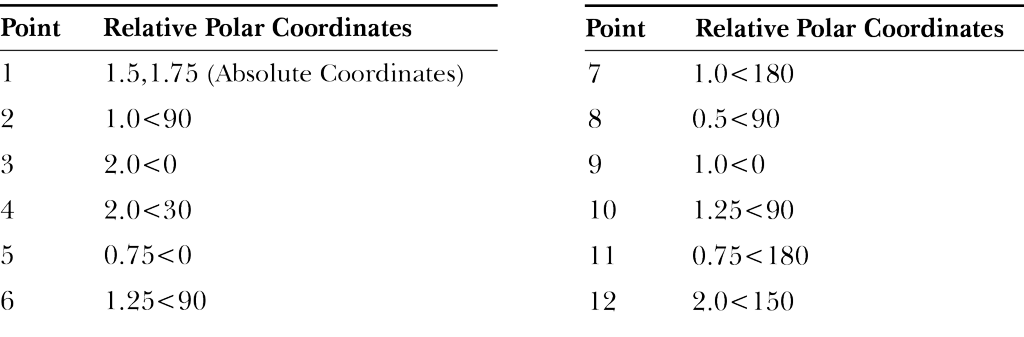

使用相对极坐标系绘制图 2-16 所示的轮廓。每个点的相对坐标值在表中给出。起点位于 1.5, 1.75。将此图形以 Exam1.dwg 为名保存。
在“草图与注释”工作空间中用 acad.dwt 样板启动一个新文件。接下来，你需要修改图形显示区域。为此，请从导航栏中选择“缩放范围”或“缩放全部”工具。
在命令提示处输入 Z 并按 Enter 键
指定窗口角点，输入比例因子 (nX 或 nXP)，或: 输入 0,0 并按 Enter 键
指定对角点: 输入 12,9 并按 Enter 键
选择直线工具
LINE 指定第一个点: 1.5,1.75
指定下一点或 [放弃(U)]: 将光标向上移动，输入 1.0>Tab>90>

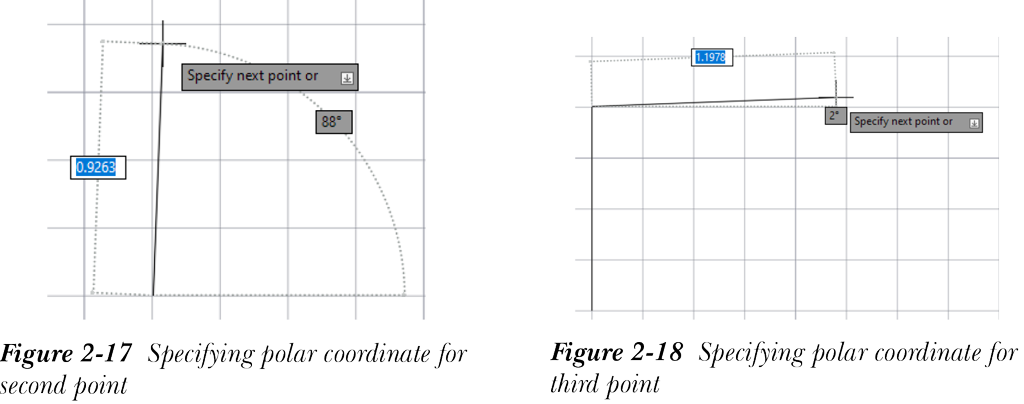

（将光标向上移动，在距离输入框中输入 1，按 Tab 键，在角度输入框中输入 90，然后按 Enter 键，参见图 2-17）。
指定下一点或 [放弃(U)]: 将光标向右移动，输入 2.0>Tab>0>
（将光标向右移动，在距离输入框中输入 2，按 Tab 键，在角度输入框中输入 0，然后按 Enter 键，参见图 2-18）。
指定下一点或 [闭合(C)/放弃(U)]: 将光标向右上方移动，输入 2.0>Tab>30>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向右移动，输入 0.75>Tab>0>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向下移动，输入 1.25>Tab>90> 指定下一点或 [闭合(C)/放弃(U)]: 将光标向左移动，输入 1.0>Tab>180>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向下移动，输入 0.5>Tab>90>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向右移动，输入 1.0>Tab>0>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向下移动，输入 1.25>Tab>90>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向左移动，输入 0.75>Tab>180>
指定下一点或 [闭合(C)/放弃(U)]: 将光标向左上方移动，输入 2.0>Tab>150>
指定下一点或 [闭合(C)/放弃(U)]: C>（最后一个点与第一个点连接）
替代方法：当动态输入选项关闭时
要使用此替代方法创建草图，请确保从状态栏中关闭动态输入选项。
命令: DYNMODE
输入 DYNMODE 的新值 <3>: 0
在命令提示处输入 Z 并按 Enter 键
指定窗口角点，输入比例因子 (nX 或 nXP)，或: 输入 0,0 并按 Enter 键
指定对角点: 输入 12,9 并按 Enter 键
选择直线工具
LINE 指定第一个点: 1.5,1.75（起点）
指定下一点或 [放弃(U)]: @1<90
指定下一点或 [放弃(U)]: @2.0<0
指定下一点或 [闭合(C)/放弃(U)]: @2<30
指定下一点或 [闭合(C)/放弃(U)]: @0.75<0
指定下一点或 [闭合(C)/放弃(U)]: @1.25<-90
指定下一点或 [闭合(C)/放弃(U)]: @1.0<180
指定下一点或 [闭合(C)/放弃(U)]: @0.5<270
指定下一点或 [闭合(C)/放弃(U)]: @1.0<0
指定下一点或 [闭合(C)/放弃(U)]: @1.25<270
指定下一点或 [闭合(C)/放弃(U)]: @0.75<180
指定下一点或 [闭合(C)/放弃(U)]: @2.0<150
指定下一点或 [闭合(C)/放弃(U)]: C（最后一个点与第一个点连接）
要保存此图形，请从快速访问工具栏中选择“保存”工具；“图形另存为”对话框将显示。在“文件名”编辑框中输入 Exam1，然后选择“保存”按钮；图形将以指定的名称保存在默认的“文档”文件夹中。
