对齐多重引线
功能区：注释 > 引线 > 对齐 工具栏：多重引线 > 对齐多重引线
命令：MLEADERALIGN/MLA
对齐（Align）工具用于通过将选定的多重引线沿一条线对齐、使其平行或保持引线水平基线之间的间距来排列它们。为此，请从“引线”面板中选择对齐（Align）工具；系统将提示您选择要对齐的多重引线。选择多重引线后，按 Enter 键。接下来，系统将提示您选择其中一个多重引线，其他所有多重引线将相对于该引线对齐。此外，您可以从命令提示中可用的不同选项中选择对齐类型。选择对齐（Align）工具后的提示序列如下所示。
选择多重引线: 选择要对齐的多重引线并按 。
当前模式: 使用当前间距。
所有后续提示序列将因用于对齐引线的对齐类型而异。先前使用的对齐类型将成为当前工具的默认对齐类型。
选择要对齐到的多重引线或 [选项(O)]: 输入 O 选择对齐类型。
输入选项 [分布(D)/使引线段平行(P)/指定间距(S)/使用当前间距(U)] <使用当前间距>: 指定一个选项并按 。
下面将讨论上述提示序列中的选项。
分布
此选项用于将选定的所有多重引线以恒定间距排列在两个指定点之间。将遵循的提示序列如下所示。
输入选项 [分布(D)/使引线段平行(P)/指定间距(S)/使用当前间距(U)] <当前值>: D 。
指定第一点或 [选项(O)]: 指定第一个点的位置。
指定第二点: 指定第二个点的位置及其相对于第一个点的方向。

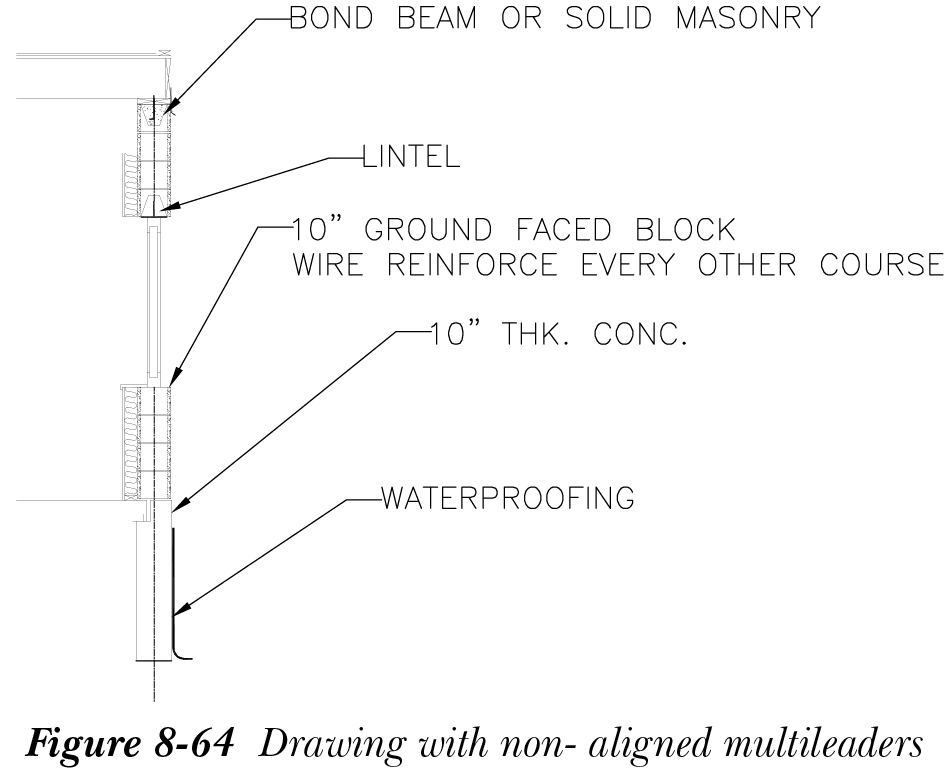

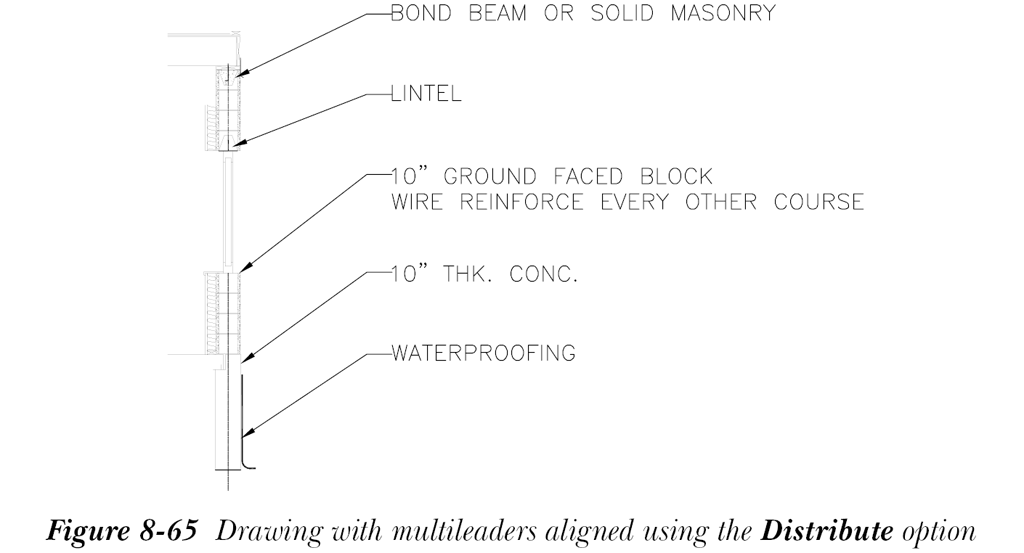

所有选定引线基线的尾端将沿连接第一个和第二个指定点的直线以等间距对齐。图 8-64 显示了多重引线未对齐的图形。图 8-65 显示了使用“分布”选项将多重引线沿一条假想垂直线对齐的同一图形。
使引线段平行
此选项用于使选定的所有多重引线平行于选定作为参照的其中一条引线。将遵循的提示序列如下所示。
输入选项 [分布(D)/使引线段平行(P)/指定间距(S)/使用当前间距(U)] <当前值>: P 。
选择要对齐到的多重引线或 [选项(O)]: 选择您希望使所有其他选定多重引线与之平行的引线。

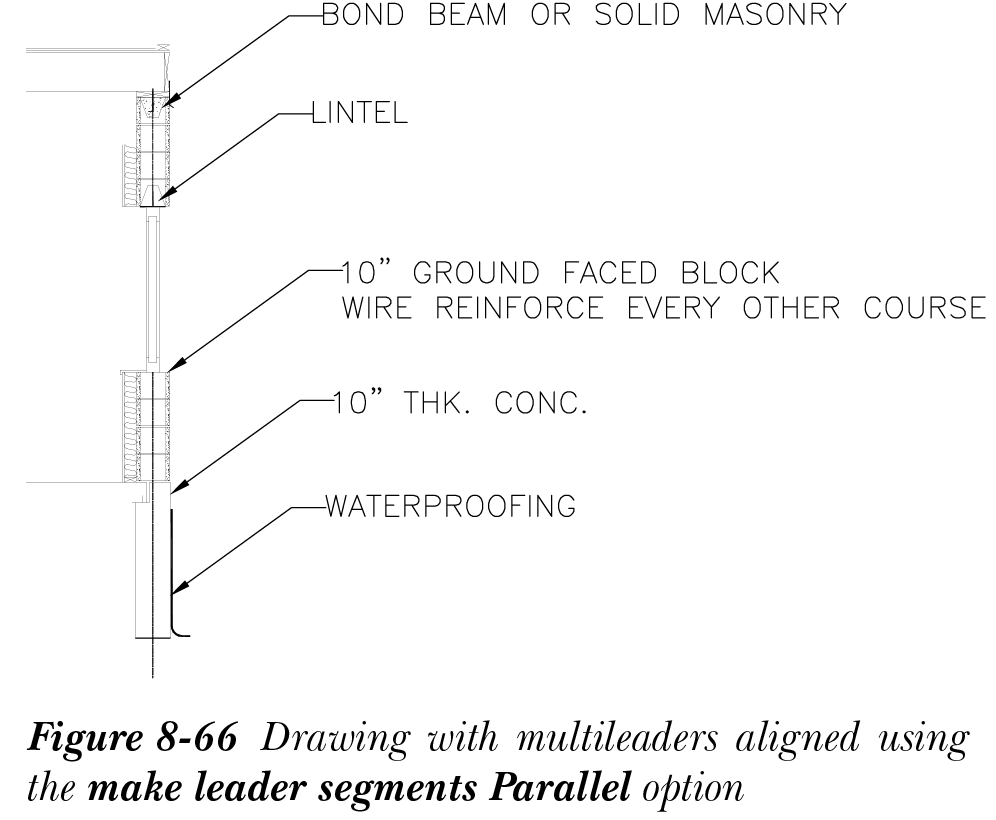

图 8-66 显示了其引线平行于图形中最低引线对齐的图形。
指定间距
此选项用于沿指定方向对齐选定的多重引线，并保持基线之间的恒定间距。您需要指定一条参照引线，指定的间隔和方向将相对于该引线测量。将遵循的提示序列如下所示。
输入选项 [分布(D)/使引线段平行(P)/指定间距(S)/使用当前间距(U)] <当前值>: S 。
指定间距 <当前值>: 输入两条连续引线基线之间要保持的距离值。
选择要对齐到的多重引线或 [选项(O)]: 选择其中一条引线，指定的距离将相对于该引线测量。
指定方向: 在绘图区域中指定多重引线对齐所需的方向。

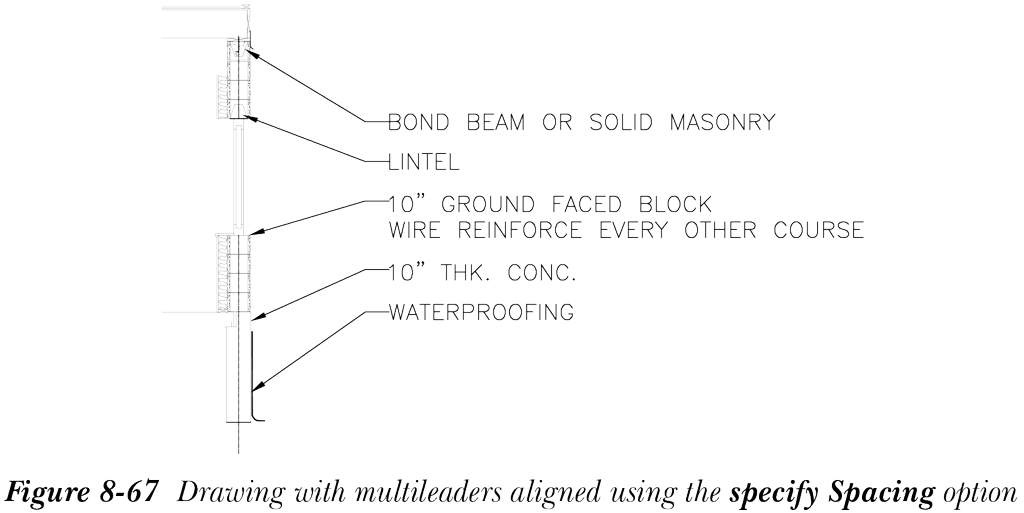

当您选择一条多重引线以与其它多重引线对齐时，绘图区域中将显示一条假想线。此线允许您指定对齐方向。所有多重引线将以指定的距离和方向对齐到选定的多重引线。图 8-67 显示了使用“指定间距”选项将多重引线垂直对齐的图形。
使用当前间距
此选项用于沿指定方向对齐选定的多重引线，并保持基线之间的距离不变。您需要指定一条参照引线，距离将相对于该引线沿指定方向测量。将遵循的提示序列如下所示。
输入选项 [分布(D)/使引线段平行(P)/指定间距(S)/使用当前间距(U)] <指定间距>: U 。
选择要对齐到的多重引线或 [选项(O)]: 选择其中一条引线，要指定的方向将相对于该引线保持。
指定方向: 在绘图区域中指定多重引线对齐所需的方向。
