选择标注工具

AutoCAD 提供以下基本标注类型：

快速标注线性标注直径标注

半径标注角度标注坐标标注

弧长标注对齐标注折弯标注

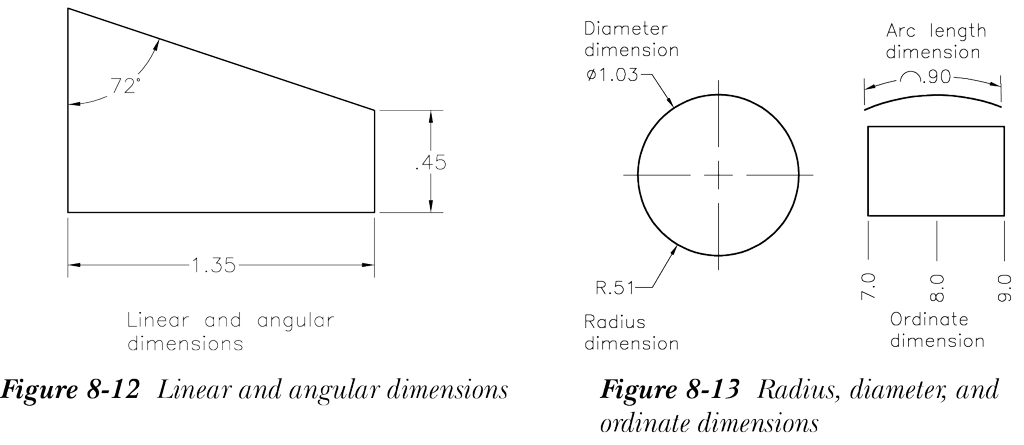

图 8-12 和图 8-13 显示了各种基本标注类型。

你可以从菜单栏、工具栏和功能区中选择所需的工具来应用标注。你也可以使用命令提示符来处理标注。选择标注工具的过程将在下面讨论。

使用功能区和工具栏

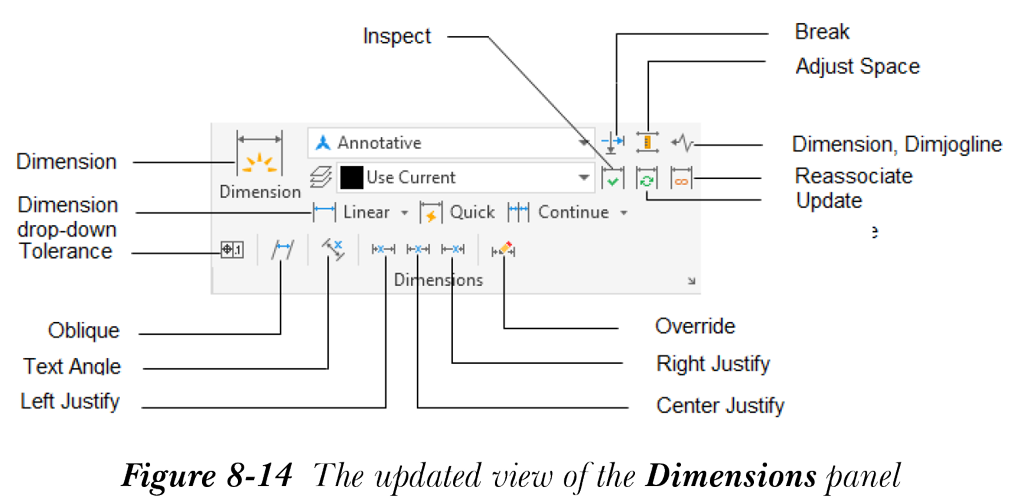

你可以从“注释”选项卡的“标注”面板中选择标注工具，如图 8-14 所示，或从“标注”工具栏中选择，如图 8-15 所示。如果菜单栏已显示，可以通过从菜单栏中选择“工具”>“工具栏”>“AutoCAD”>“标注”来显示“标注”工具栏。

注意

DIMDEC 变量设置主标注值的小数位数，DIMADEC 变量设置角度标注的小数位数。例如，如果 DIMDEC 设置为 3，AutoCAD 将显示最多三位小数的标注（2.037）。
