使用正交模式绘制直线

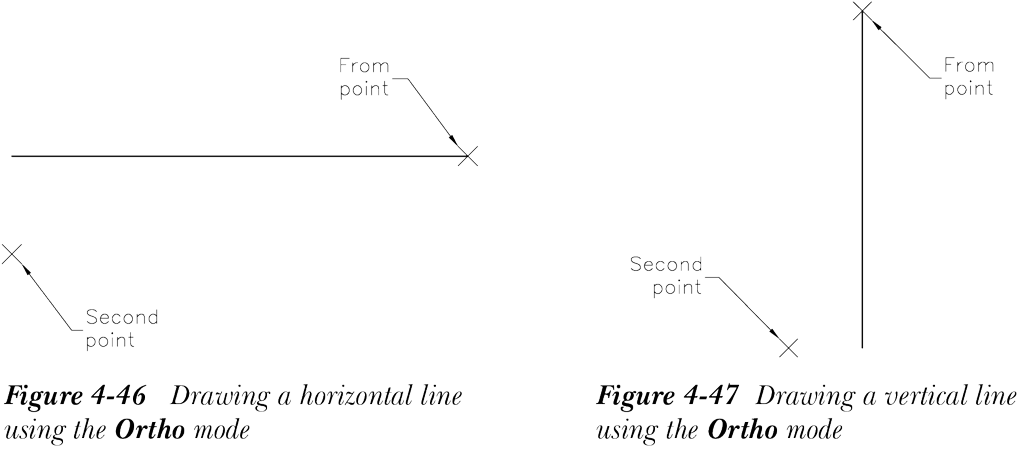

正交模式用于仅以直角绘制直线。您可以通过选择状态栏中的“正交模式”按钮、使用功能键 F8 或使用 ORTHO 命令来打开或关闭正交模式。当正交模式打开时，您移动光标以指定下一点，一条橡皮筋线将以水平（平行于 X 轴）或垂直（平行于 Y 轴）方向连接到光标。要在正交模式下绘制直线，请在“指定第一点”提示下指定起点。要指定第二点，请移动光标并指定所需的点。绘制的直线将是垂直或水平的，具体取决于您移动光标的方向，参见图 4-46 和图 4-47。
提示
您可以使用状态栏（位于图形区域底部）中的按钮来切换捕捉、栅格和正交等不同绘图功能的开或关。
