合并多个引线

合并多个引线

功能区：注释 > 引线 > 合并 工具栏：多重引线 > 合并多重引线

命令：MLEADERCOLLECT/MLC

合并（Collect）工具用于收集选定多重引线的内容并将其附着到单个引线基线。请注意，只有以预定义块作为内容的多重引线才能被此工具收集。要合并多重引线，请从“引线”面板中选择合并（Collect）工具。按照您希望收集它们的顺序选择多重引线，然后按 Enter 键。最后选定的多重引线的内容将保留在其基线位置，所有其它多重引线的内容将移动到最后一个多重引线。接下来，在绘图区域中指定一个点，合并后的多重引线内容的左上角将放置在该点处。您可以水平或垂直地收集内容，将内容一个接一个地放置，或者指定内容放置的间距，超出指定距离的内容将被发送到下一行。选择合并（Collect）工具后的提示序列如下所示。

选择多重引线: 按照您希望收集这些多重引线内容的顺序选择多重引线并按 。

指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <当前值>: 在绘图区域中指定一个点，收集内容的左上角将放置在该点处，或选择一个选项。

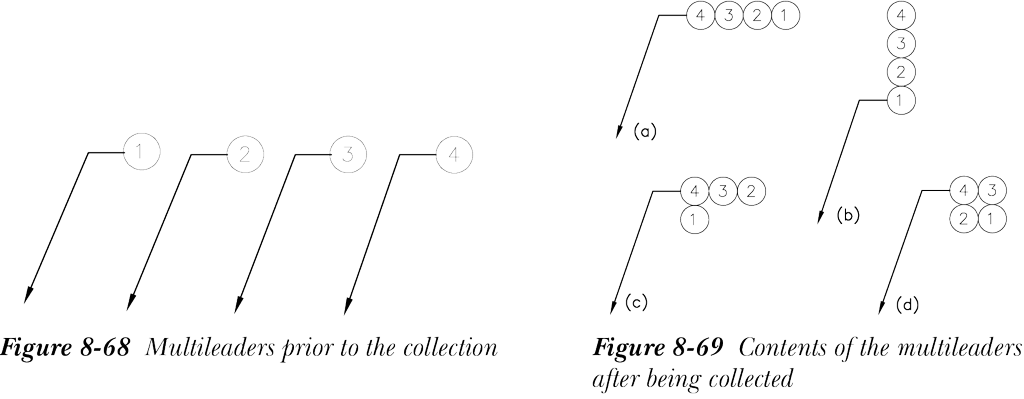

如果您从快捷菜单或从“指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <当前值>”提示序列中选择“水平”选项，选定多重引线的内容将水平收集。图 8-68 显示了收集前的多重引线，图 8-69(a) 显示了水平对齐后的相同引线。如果您从快捷菜单或从“指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <当前值>”提示序列中选择“垂直”选项，选定多重引线的内容将垂直收集，参见图 8-69(b)。

如果您从快捷菜单或从“指定收集的多重引线位置或 [垂直(V)/水平(H)/缠绕(W)] <当前值>”提示序列中选择“缠绕”选项，系统将提示您输入缠绕宽度的值。选定多重引线的内容将并排放置，无法容纳在指定缠绕宽度内的内容将被发送到下一行。在图 8-69(c) 中，三个块容纳在指定的缠绕宽度内，剩余的一个被发送到下一行。或者，您也可以输入要容纳在一行中的块数，剩余内容将自动发送到下一行。从右键单击显示的快捷菜单或从“指定缠绕宽度或 [数字(N)]”提示序列中选择“数字”。接下来，输入每行要容纳的块数。在图 8-69(d) 中，仅指定每行容纳两个块，因此剩余的两个块已被发送到第二行。
