模型空间和图纸空间标注

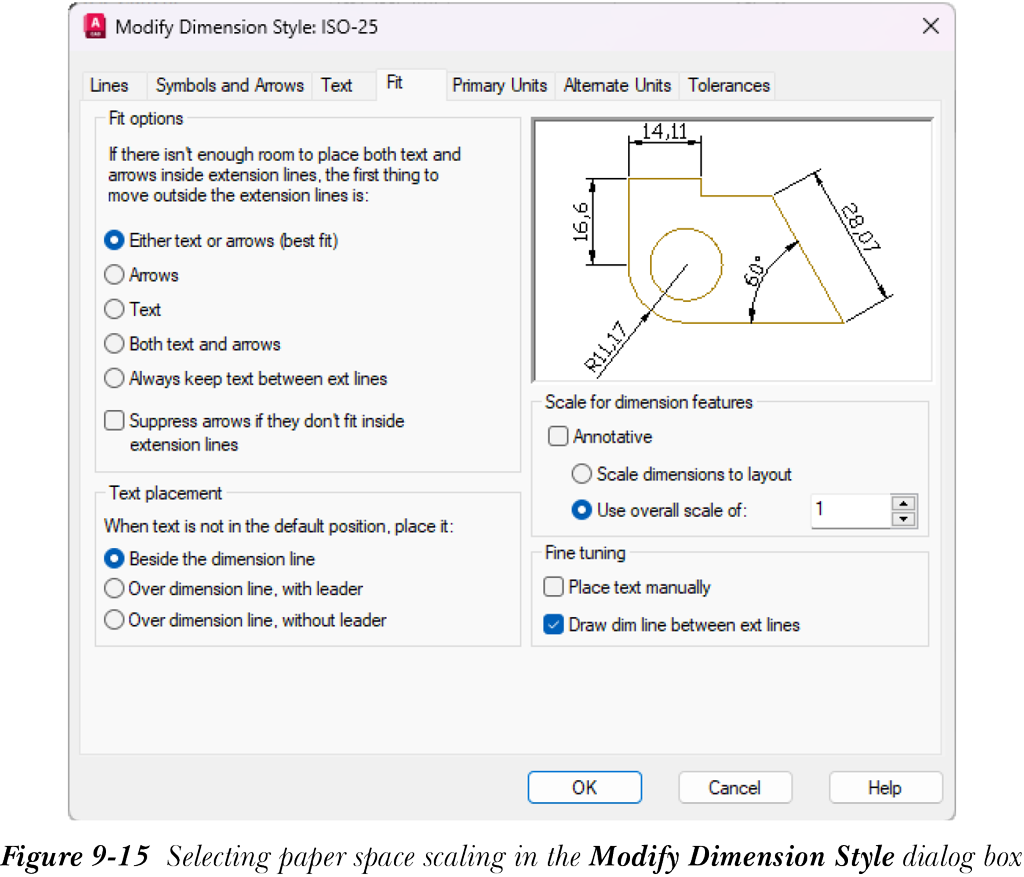

对象可以在模型空间或图纸空间中绘制和标注。如果图形在模型空间中，则关联标注也应在其中创建。如果图形在模型空间中，而关联标注在图纸空间中，则当您在模型空间中执行任何编辑操作（如拉伸、修剪、延伸、缩放或平移）时，标注不会更改。标注的定义点位于绘制图形所在的空间中。您可以在“调整”选项卡中选择“将标注缩放到布局”单选按钮，参见图 9-15。当您从“标注样式管理器”对话框中选择 修改（Modify）、新建（New） 或 替代（Override） 按钮时，此选项卡可用，具体取决于您是要修改当前样式还是要创建新样式。选择“确定”，然后选择“关闭”以退出对话框。AutoCAD 计算与模型空间和图纸空间视口兼容的比例因子。现在，从“标注”工具栏中选择 更新（Update） 工具，并选择要更新的标注对象。

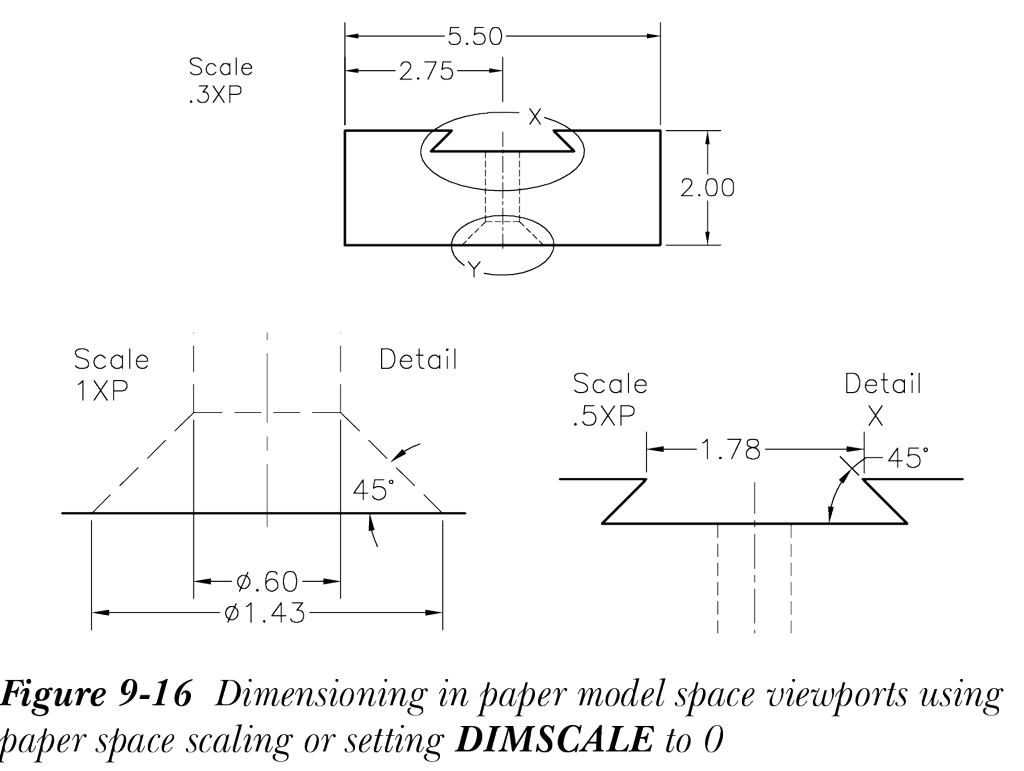

图 9-16 所示的图形使用图纸空间缩放。主图形和详图位于不同的浮动视口（图纸空间）中。这些视口的缩放比例因子不同：0.3XP、1.0XP 和 0.5XP。当您使用图纸缩放时，AutoCAD 会自动计算标注的比例因子，使标注在所有浮动视口（模型空间视口）中保持一致。
