创建对齐标注
功能区：“注释”>“标注”>“标注”下拉列表 >“对齐”
菜单栏：“标注”>“对齐” 工具栏：“标注”>“对齐”
命令：DIMALI 或 DIMALIGNED
通常，图纸包含各种既不平行于 X 轴也不平行于 Y 轴的对象。此类对象的标注可以使用对齐标注来完成。在水平或垂直标注中，你只能分别沿水平或垂直轴测量从第一条尺寸界线原点到第二条尺寸界线原点的最短距离，而借助对齐标注，你可以测量两点之间的真实对齐距离。对齐（Aligned） 工具的功能与其他线性标注工具类似。使用 对齐（Aligned） 工具创建的标注平行于被标注的对象。选择此工具后将出现的提示序列如下。
指定第一条尺寸界线原点或 <选择对象>: 指定第一个点或按 Enter 键。
指定第二条尺寸界线原点: 指定第二个点。
指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)]: 指定标注线的位置。

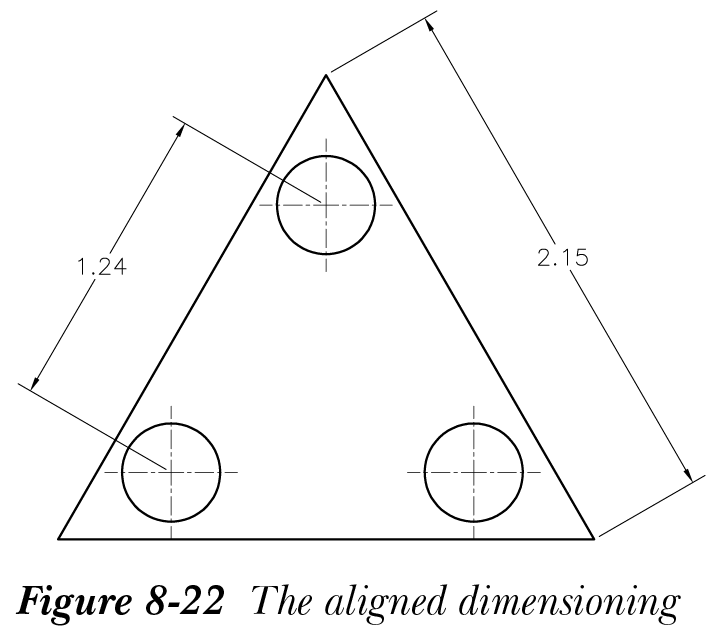

此工具中的选项与 线性（Linear） 工具的选项类似。图 8-22 展示了对齐标注。
