练习 1

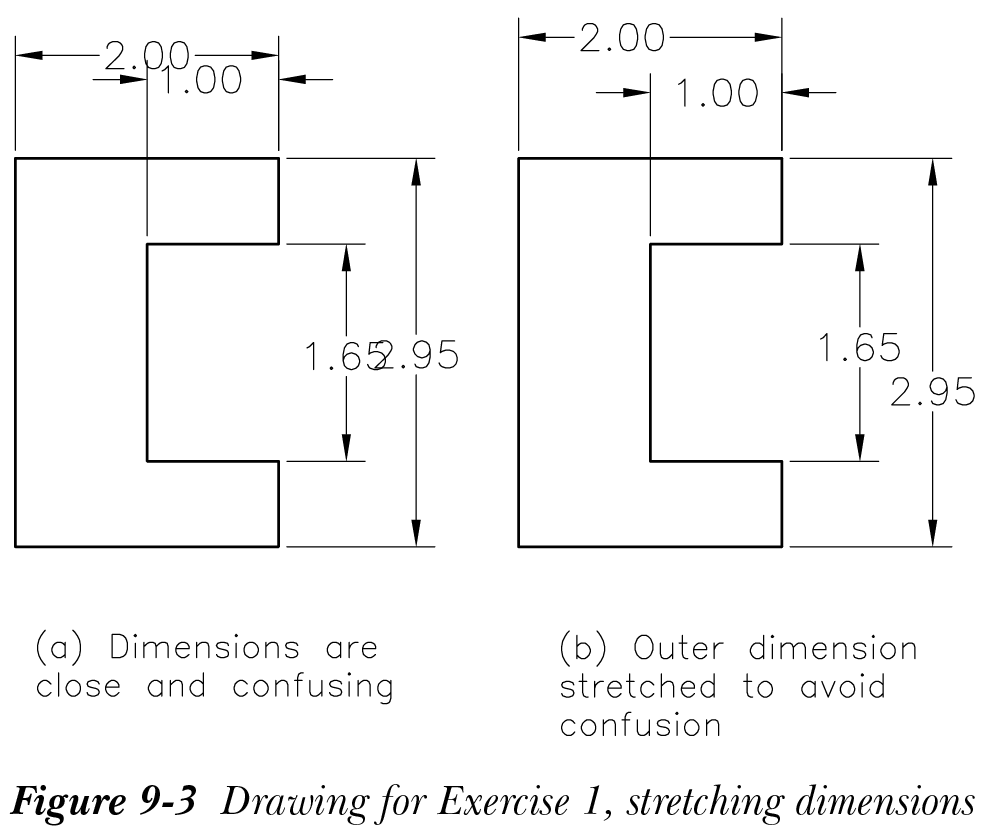

图 9-3(a) 中给出的两个标注太接近。通过拉伸标注来修正图形，如图 9-3(b) 所示。
- 将外部标注向右拉伸，使两个标注之间有一些距离。
- 拉伸外部标注的标注文字，使标注文字错开（低于第一个标注）。
通过修剪和延伸编辑标注

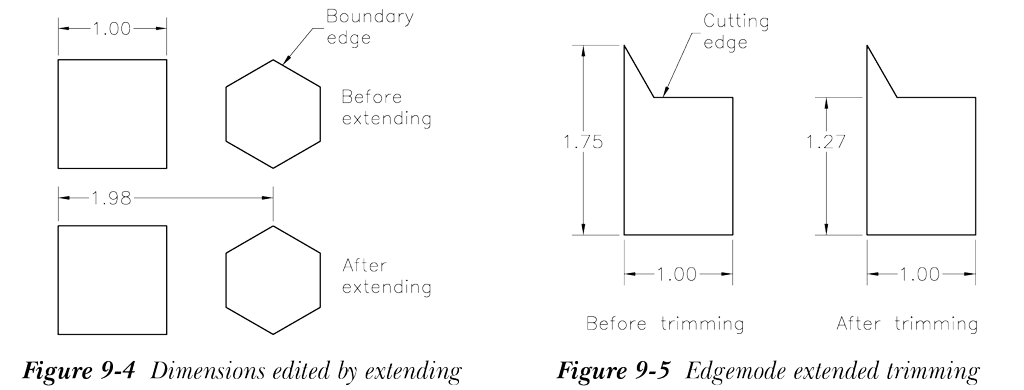

修剪和延伸操作可以对所有类型的线性标注（水平、垂直、对齐和旋转）以及坐标标注执行。即使标注是真关联的，您也可以延伸和修剪它们，参见图 9-4 和 9-5。AutoCAD 在尺寸界线定义点和用作边界或修剪边的对象之间修剪或延伸线性标注。要延伸或修剪坐标标注，AutoCAD 将特征位置（已标注坐标的位置）移动到边界边。要保留原始坐标值，特征位置点移动到的边界边应与所测量的坐标正交。在两种情况下，AutoCAD 都会修剪或延伸两条尺寸界线定义点之间绘制的假想线，并自动调整标注。
