等分草图对象

等分草图对象

功能区：常用 > 绘图 > 定数等分 命令：DIVIDE/DIV

定数等分（Divide） 工具用于将对象等分为指定数量的等长线段，而不实际将其打断。此工具与 定距等分（Measure） 工具类似，区别在于无需指定距离。定数等分（Divide） 工具用于计算对象的总长度，并按等间隔放置标记。这使最后一段间隔与其余间隔相等。如果要等分一条直线，请调用此工具并选择该直线。然后，输入等分数或段数。调用此工具后将出现的提示序列如下。

选择要定数等分的对象: 选择要等分的对象

输入线段数目或 [块(B)]: 指定线段数目

也可以放置块作为标记，但块必须已在图形中定义。然后可以将这些块与要定距等分的对象对齐。选择 定数等分（Divide） 工具后放置块作为标记的提示序列如下。

选择要定数等分的对象: 选择要等分的对象

输入线段数目或 [块(B)]: B

输入要插入的块名: 输入块的名称

是否对齐块和对象？[是(Y)/否(N)] : 输入 Y 对齐，输入 N 不对齐

输入线段数目: 输入线段数目

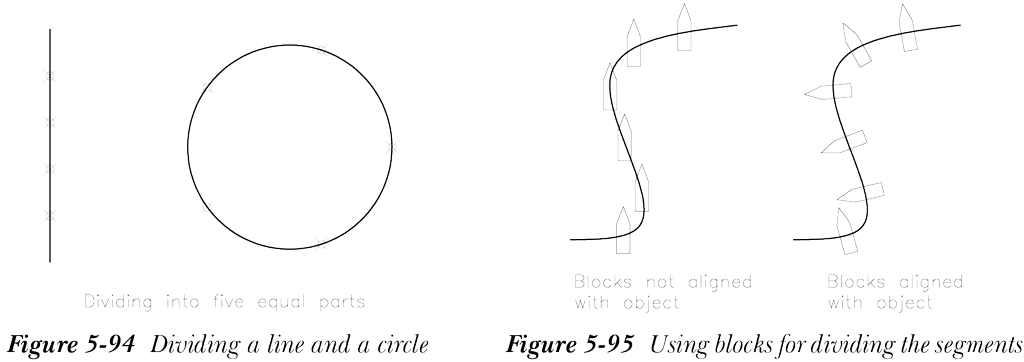

图 5-94 显示了使用此工具等分的一条直线和一个圆，图 5-95 显示了使用块等分所选线段的情况。

注意

使用 定数等分（Divide） 和 定距等分（Measure） 工具放置的点的大小和形状由 PDSIZE 和 PDMODE 系统变量控制。
