运行对象捕捉模式

运行对象捕捉模式

工具栏: 对象捕捉 > 对象捕捉设置 命令: OS/OSNAP

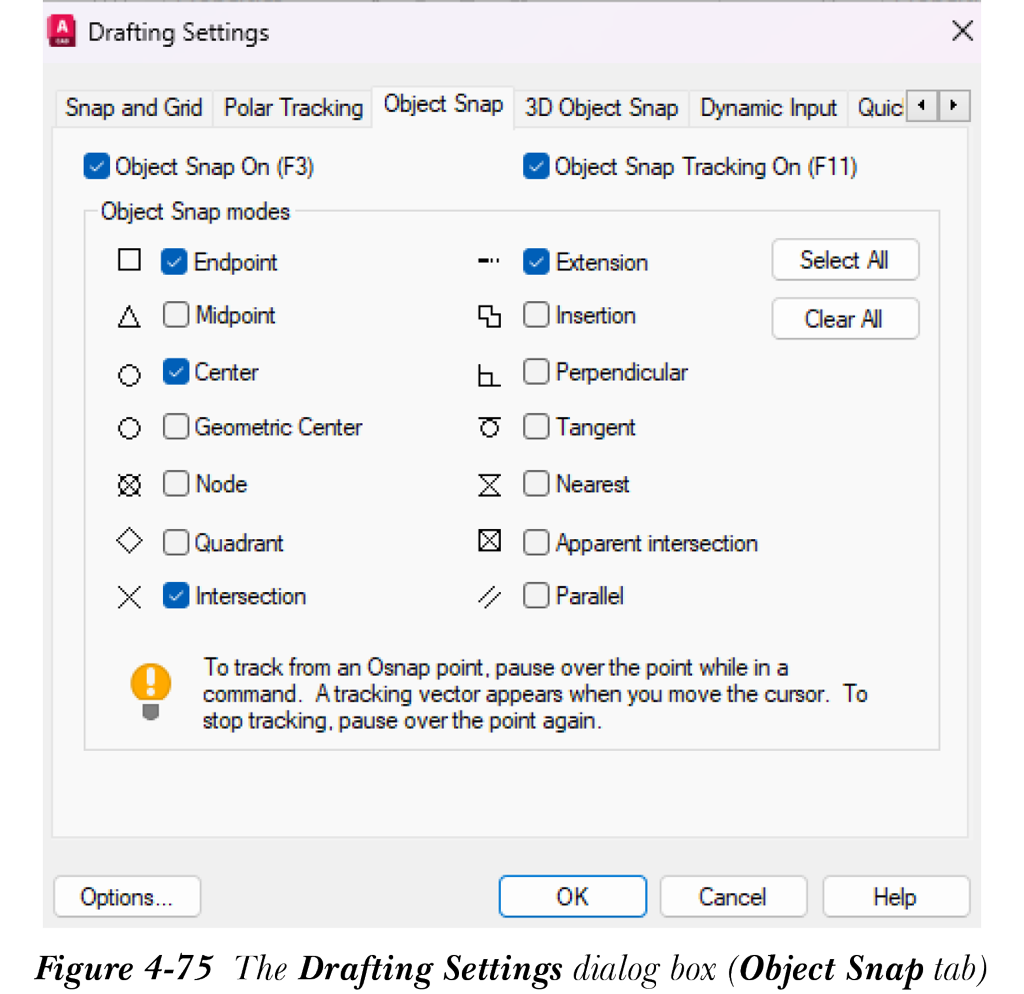

在前面的章节中，您学习了使用对象捕捉来捕捉对象的不同点。对象捕捉需要从工具栏或快捷菜单中选择。此方法的一个缺点是，即使您再次使用相同的捕捉模式，也必须每次都选择它们。此问题可以通过使用“运行对象捕捉”来解决。“运行对象捕捉”可以通过“草图设置”对话框的“对象捕捉”选项卡来调用，如图 4-75 所示。如果您从工具栏中选择“对象捕捉设置”按钮，或在命令提示下输入 OSNAP，或从右键单击状态栏中的“对象捕捉”按钮显示的快捷菜单中选择“设置”，则“草图设置”对话框中将显示“对象捕捉”选项卡。在此选项卡中，您可以通过选中捕捉模式旁边的复选框来设置运行对象捕捉模式。例如，要将“端点”设置为运行对象捕捉模式，请选中“端点”复选框，然后选择“确定”按钮退出对话框。

一旦您设置了运行对象捕捉模式，当您将十字光标移到关键点上时将显示一个标记。如果您选择了模式的组合，AutoCAD 将选择最靠近十字光标的模式。例如，如果您在对话框中选中了“端点”、“中点”和“圆心”复选框，并将光标移到直线上，将显示端点或中点，具体取决于十字光标的位置。同样，如果您将光标放在圆的圆周上，将显示圆心。通过选择状态栏中的“对象捕捉”按钮，可以在不丢失对象捕捉设置的情况下打开或关闭运行对象捕捉模式。您也可以通过按功能键 F3 或 Ctrl+F 键来实现。

替代运行捕捉

当您选择运行对象捕捉时，除非您选择另一个对象捕捉模式，否则所有其他对象捕捉模式都将被忽略。一旦您选择了不同的对象捕捉模式，运行对象捕捉模式将被临时替代。执行操作后，运行对象捕捉模式将再次激活。如果您想完全停止当前的运行对象捕捉模式，请选择“草图设置”对话框中的“全部清除”按钮。如果您想临时禁用运行对象捕捉，请选择状态栏中的“对象捕捉”按钮（关闭位置）。

如果您为点选择替代了运行对象捕捉模式，但找不到满足替代对象捕捉模式的点，AutoCAD 将显示相应消息。例如，如果您指定替代对象捕捉模式为“圆心”，但在该位置没有找到圆、椭圆或圆弧，AutoCAD 将显示消息“需要点或选项关键字”。

循环切换捕捉

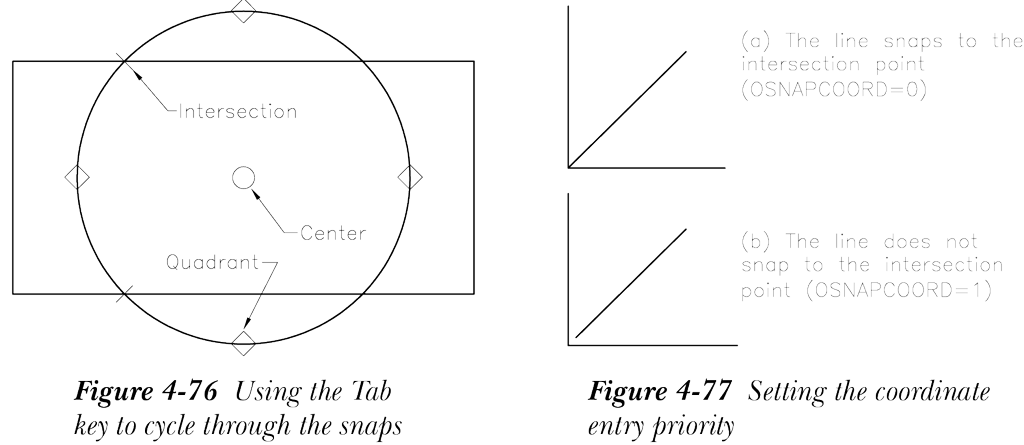

AutoCAD 显示与“草图设置”对话框“对象捕捉”选项卡中所示形状相对应的几何标记。您可以使用 Tab 键循环切换捕捉。例如，如果您有一个与矩形相交的圆，如图 4-76 所示，并且您想捕捉到圆上的某个几何点，您可以使用 Tab 键循环切换几何点。圆的几何点包括中心点、象限点以及与矩形的交点。要捕捉到这些点之一，首先需要在“草图设置”对话框中设置运行对象捕捉（圆心、象限点和交点对象捕捉）。然后，调用一个工具并将光标移到对象上；自动捕捉将显示标记和工具提示。您可以通过按 Tab 键循环切换捕捉点。例如，如果当靶框位于圆和矩形上（靠近左下交点）时按 Tab 键，交点、圆心和象限点将逐一显示。左键单击以选择所需的关键点。

设置坐标输入的优先级

有时您可能希望键盘输入优先于运行对象捕捉模式。当您要定位靠近运行对象捕捉的点时，这很有用。默认情况下，当您指定位于运行对象捕捉附近的点的坐标（使用键盘）时，AutoCAD 将忽略该点并捕捉到运行对象捕捉。例如，如果您在“草图设置”对话框的“对象捕捉”选项卡中选择了“交点”对象捕捉，并且您输入的直线端点坐标非常靠近交点，参见图 4-77 (a)，直线将捕捉到交点并忽略键盘输入点。

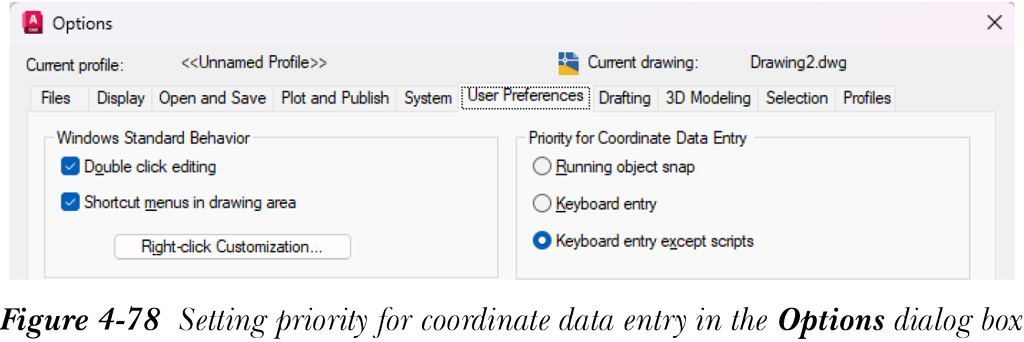

因此，要设置键盘输入和对象捕捉之间的优先级，请在“选项”对话框的“用户系统配置”选项卡中选择“键盘输入”单选按钮，参见图 4-78，然后选择“确定”。现在，如果您输入的直线端点坐标非常靠近交点，参见图 4-77 (b)，起点将捕捉到指定的坐标，运行对象捕捉（交点）将被忽略。此设置存储在 OSNAPCOORD 系统变量中，您也可以通过此变量设置优先级。值为 0 时优先使用运行对象捕捉，值为 1 时优先使用键盘输入，值为 2 时优先使用键盘输入（脚本除外）。

提示

如果您不希望运行对象捕捉优先于键盘输入，您可以简单地通过选择状态栏中的“对象捕捉”按钮来临时禁用运行对象捕捉。现在，您可以在不更改“选项”对话框中坐标输入设置的情况下指定靠近运行对象捕捉的点。
