练习 2

练习 2

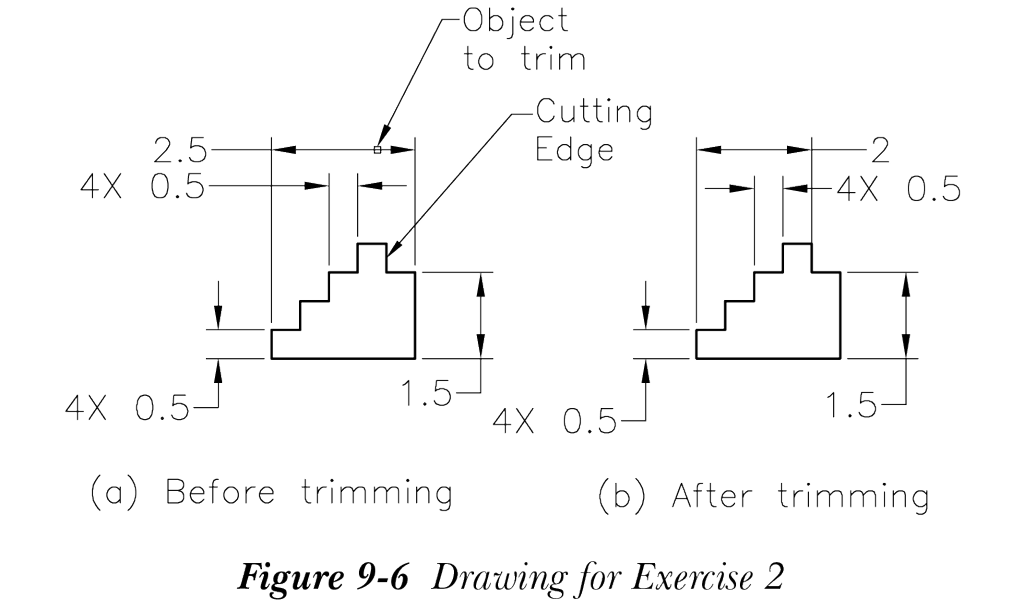

使用 修剪（Trim） 工具的 边(E) > 延伸(E) 选项修剪图 9-6(a) 中给出的标注，使其看起来像图 9-6(b)。

1. 绘制图形并进行标注，如图 9-6(a) 所示。假设缺失的尺寸。
2. 使用 修剪（Trim） 工具的 边(E) > 延伸(E) 选项修剪标注。

翻转标注箭头

您可以单独翻转箭头。要翻转箭头，请选择标注。将光标放在要翻转的箭头对应的夹点上。当夹点颜色变为粉色时，将调用快捷菜单。现在，从快捷菜单中选择 翻转箭头（Flip Arrow） 选项。
