创建折弯线性标注
功能区：“注释”>“标注”>“标注，折弯线性”
菜单栏：“标注”>“折弯线性”
工具栏：“标注”>“折弯线性” 命令：DIMJOGLINE

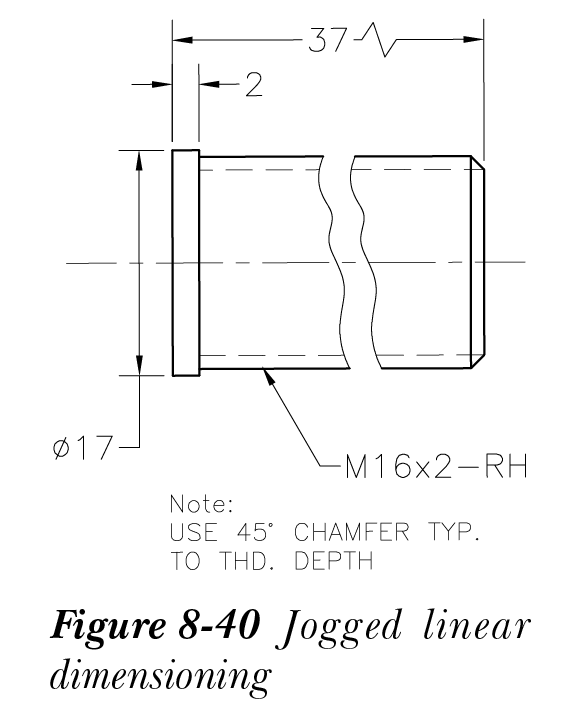

标注，折弯线性（Dimension, Dimjogline） 工具用于在现有标注中添加或移除折弯。这种标注技术通常用于标注长宽比大的部件，参见图 8-40。要向线性标注添加折弯，请从“标注”面板中选择 标注，折弯线性（Dimension, Dimjogline） 工具，然后选择要添加折弯的标注。接下来，沿标注线拾取一个点以指定折弯放置的位置。或者，你可以按 Enter 键自动放置折弯。要移除折弯，请调用 标注，折弯线性（Dimension, Dimjogline） 工具，然后从快捷菜单中选择 删除（Remove）。接下来，指定要从中移除折弯的标注线。你可以借助夹点修改折弯符号的位置。请注意，使用此工具只能向线性或对齐标注添加折弯。
注意
折弯符号的高度可以通过更改“特性”选项板“直线和箭头”展开区域中的“折弯高度因子”来改变。
