控制标注文字格式
文字选项卡

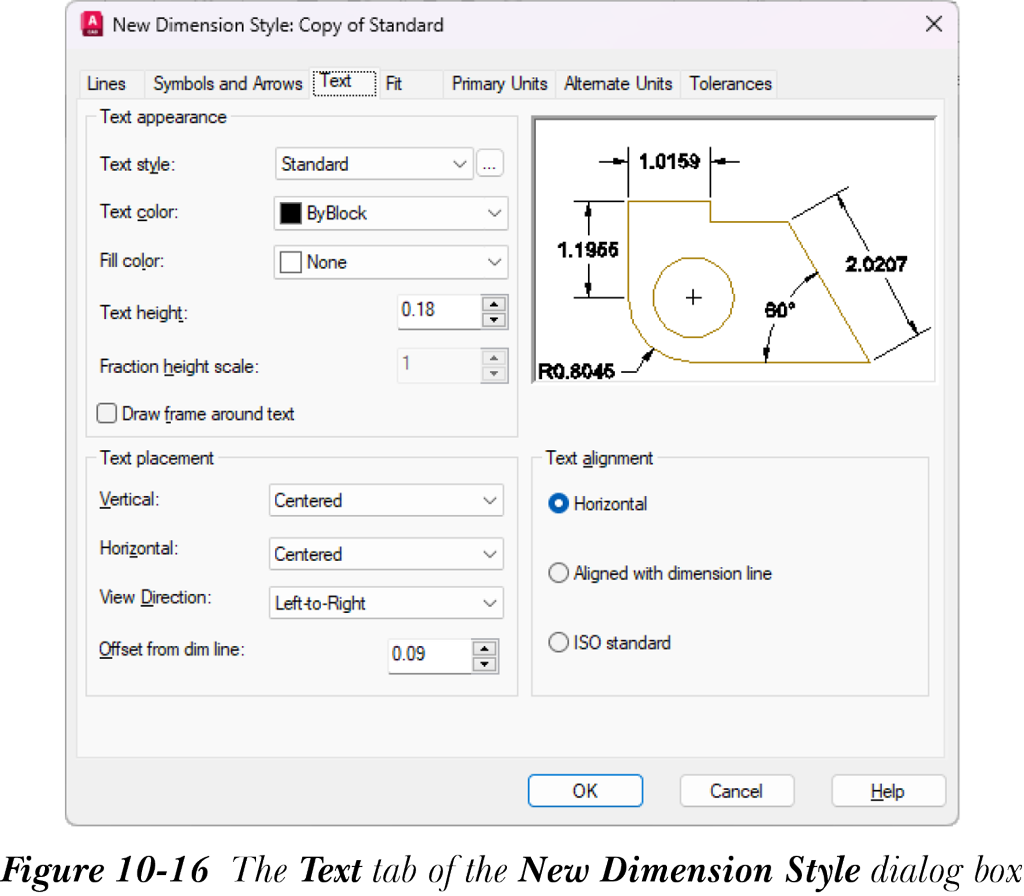

您可以通过“新建标注样式”对话框的“文字”选项卡控制标注文字格式，如图 10-16 所示。在“文字”选项卡中，您可以控制标注文字的位置、外观、水平和垂直对齐等参数。例如，您可以强制 AutoCAD 将标注文字沿尺寸线对齐。您也可以强制标注文字显示在尺寸线顶部。您可以将设置保存在
标注样式文件中以供将来使用。“新建标注样式”对话框具有“预览”窗口，它会动态更新以显示设置更改时的文字位置。“文字”选项卡的各个项目及相关标注变量将在接下来描述。
文字外观区域
此区域中的选项将在接下来讨论。
文字样式：“文字样式”下拉列表显示预定义文字样式的名称。从此列表中，您可以选择要用于标注的样式名称。必须先定义文字样式，然后才能在标注中使用它（请参见“创建文字样式”章节）。选择 [...] 按钮将显示“文字样式”对话框，允许您创建新文字样式或修改现有文字样式。标注文字样式的更改不会影响您用于绘制图形中其他文字的文字样式。
文字颜色：此下拉列表用于修改标注文字的颜色。默认颜色为 ByBlock。如果您从“文字颜色”下拉列表中选择“选择颜色”选项，将显示“选择颜色”对话框，您可以在其中选择特定颜色。
填充颜色：此下拉列表用于设置标注文字的填充颜色。所选颜色的框将放置在标注文字周围。

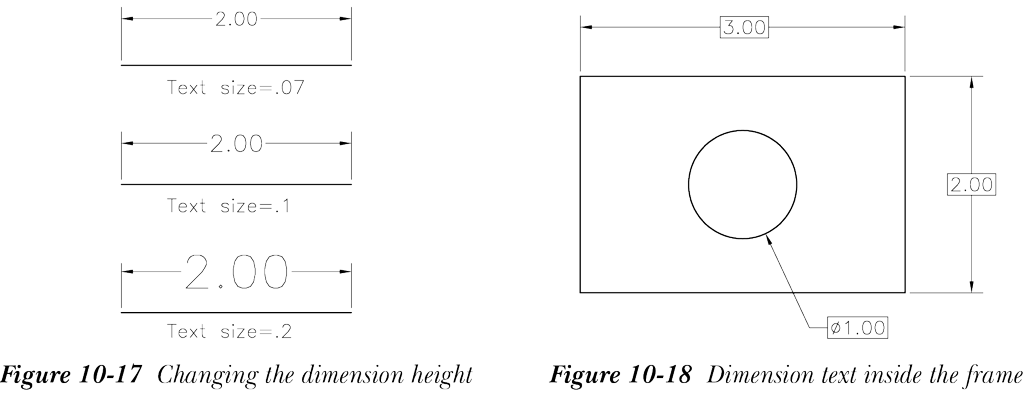

文字高度：此微调框用于修改标注文字的高度，请参见图 10-17。仅当当前文字样式没有固定高度时，您才能更改标注文字高度。换句话说，STYLE 命令中指定的文字高度应为零。这是因为预定义文字高度（在 STYLE 命令中指定）会覆盖标注文字高度的任何其他设置。此值存储在 DIMTXT 变量中。默认文字高度为 0.18 个单位。
分数高度比例：此微调框用于设置分数单位相对于标注文字高度的比例。仅当您为主单位选择了一种格式，并且可以在其中以分数定义值（例如建筑或分数）时，此微调框才可用。
绘制文字边框：您可以选择此复选框以在标注文字周围绘制边框，请参见图 10-18。
文字位置区域
此区域中的选项将在接下来讨论。
垂直：“垂直”下拉列表显示控制标注文字垂直放置的选项。当前设置以高亮显示。仅当标注文字绘制在其常规（默认）位置时，才能控制标注文字的垂直放置。此设置存储在 DIMTAD 系统变量中。此下拉列表中的选项将在接下来讨论。

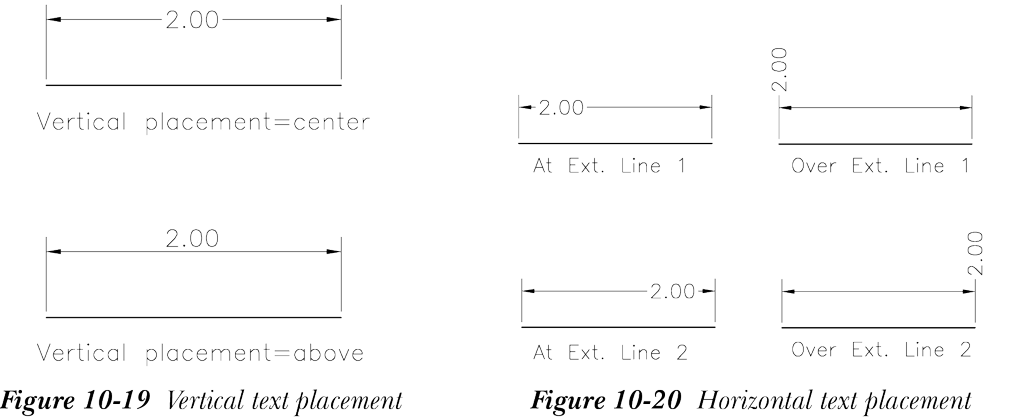

置中：如果选择此选项，标注文字将定位在尺寸线上，使尺寸线断开以允许放置文字，请参见图 10-19。如果在“水平”下拉列表中选择“第一条尺寸界线”或“第二条尺寸界线”选项，则文字将定位在尺寸界线上，而不是尺寸线上。DIMTAD 系统变量中为“置中”存储的值为 0。
上方：如果选择此选项，标注文字放置在尺寸线上方，除非尺寸线不水平且尺寸界线内的标注文字为水平。标注文字与尺寸线的距离由 DIMGAP 变量控制。这会在标注文字下方形成一条不间断的实心尺寸线，请参见图 10-19。DIMTAD 系统变量中为“上方”存储的值为 1。
外部：此选项将标注文字放置在尺寸线一侧。DIMTAD 系统变量中为“外部”存储的值为 2。
JIS：此选项允许您放置标注文字以符合 JIS（日本工业标准）表示法。DIMTAD 系统变量中为 JIS 存储的值为 3。
下方：此选项将标注文字放置在尺寸线下方。DIMTAD 系统变量中为“下方”存储的值为 4。
注意
所选择的水平和垂直放置选项会反映在“预览”窗口中显示的标注上。
水平：此下拉列表用于控制标注文字的水平放置。您可以从此列表中选择所需的水平放置。但是，请记住，仅当“调整”选项卡的“微调”区域中的“手动放置文字”复选框处于清除状态时，这些选项才有用。此下拉列表中的选项将在接下来讨论。
置中：此选项用于将标注文字放置在尺寸界线的中心。这是默认选项。
第一条尺寸界线：此选项用于将文字沿尺寸线放置在第一尺寸界线附近，请参见图 10-20。
第二条尺寸界线：选择此选项可将文字沿尺寸线放置在第二尺寸界线附近，请参见图 10-20。
第一条尺寸界线上方：选择此选项可将文字放置在第一尺寸界线上方，并且也沿第一尺寸界线放置，请参见图 10-20。
第二条尺寸界线上方：选择此选项可将文字放置在第二尺寸界线上方，并且也沿第二尺寸界线放置，请参见图 10-20。

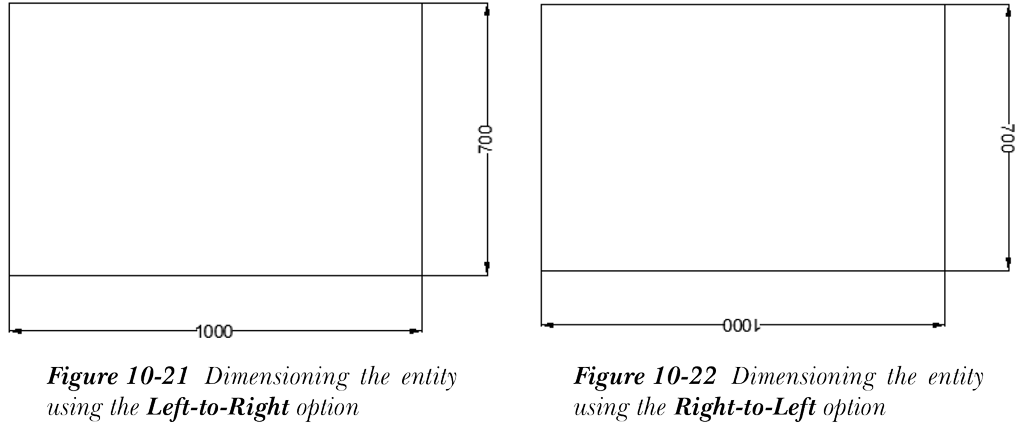

观察方向：此下拉列表中的选项用于将标注的观察方向更改为从左到右或从右到左。图 10-21 和图 10-22 分别显示了使用“从左到右”和“从右到左”选项应用于图元的标注。

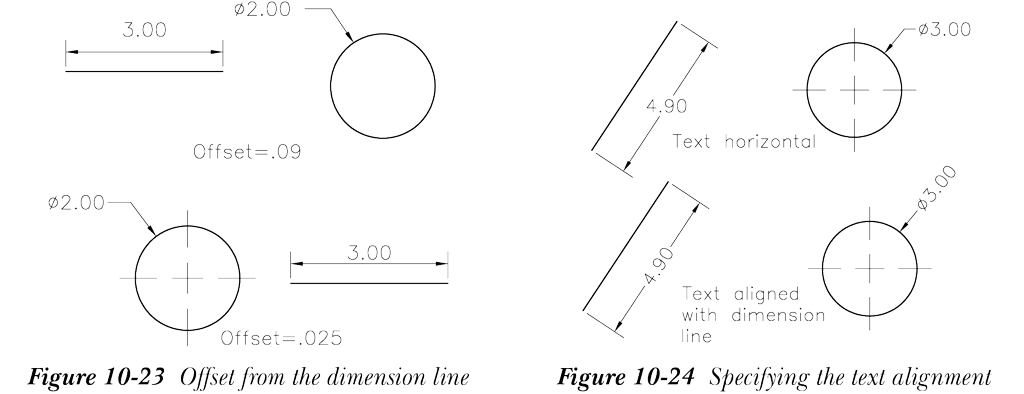

从尺寸线偏移：此微调框用于指定尺寸线与标注文字之间的距离，请参见图 10-23。您还可以在此微调框中设置文字间隙。此框中指定的默认值为 0.09 个单位。此设置的値存储在 DIMGAP 系统变量中。
文字对齐区域
此区域中的选项将在接下来讨论。
水平：这是默认选项，如果选择，标注文字将相对于当前 UCS（用户坐标系）水平绘制。尺寸线的对齐不会影响文字对齐。选择此单选按钮会打开 DIMTIH 和 DIMTOH 系统变量。即使尺寸线成角度，文字也会水平绘制。
与尺寸线对齐：如果选择此单选按钮，则文字与尺寸线对齐，并且系统变量 DIMTIH 和 DIMTOH 都会关闭，请参见图 10-24。
ISO 标准：如果选择“ISO 标准”单选按钮，则仅当标注文字位于尺寸界线内时，标注文字才与尺寸线对齐。选择此选项会打开系统变量 DIMTOH。这意味着尺寸界线外的标注文字是水平的，无论尺寸线的角度如何。
