全局和当前线型比例

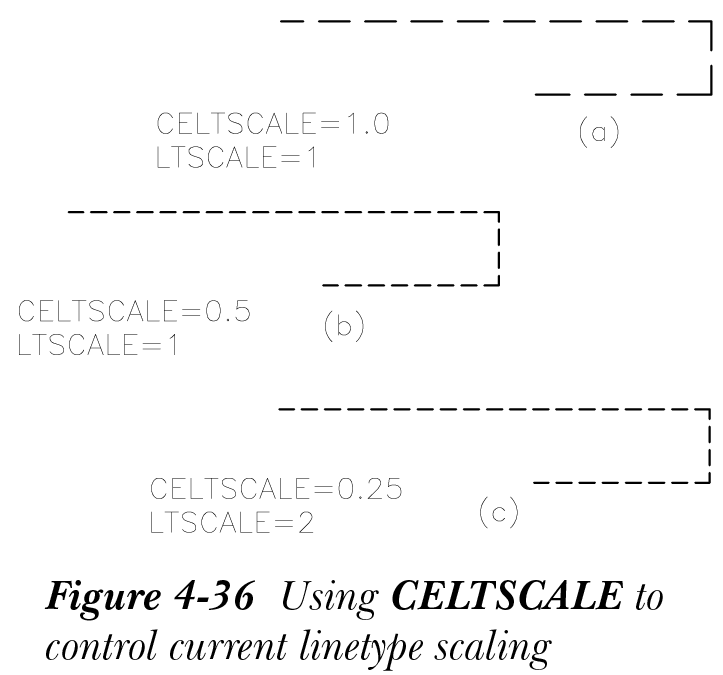

LTSCALE 系统变量控制图形中线的全局比例因子。例如，如果 LTSCALE 设置为 2，图形中的所有线都将受到因子 2 的影响。与 LTSCALE 类似，CELTSCALE 系统变量控制线型比例，唯一的区别是 CELTSCALE 确定当前线型比例。例如，如果将 CELTSCALE 设置为 0.5，则在设置 CELTSCALE 新值后绘制的所有线都将具有 0.5 的线型比例因子。该值保留在 CELTSCALE 系统变量中。例如，图 4-36 中的线 (a) 以 CELTSCALE 因子 1 绘制，线 (b) 以 CELTSCALE 因子 0.5 绘制。当 CELTSCALE 为 0.5 时，短划线的长度减少 0.5 倍。净比例因子等于 CELTSCALE 和 LTSCALE 的乘积。图 4-36(c) 显示了以 LTSCALE 为 2 和 CELTSCALE 为 0.25 绘制的线。净比例因子 = LTSCALE X CELTSCALE = 2 X 0.25 = 0.5。您还可以通过在“线型管理器”对话框中输入所需值来更改全局和当前比例因子。如果您选择“显示细节”按钮，将显示与所选线型关联的特性，如图 4-37 所示。您可以根据绘图要求更改这些值。
图 4-37 “线型管理器”对话框的“细节”区域
