设置单位类型和精度
应用程序菜单：图形实用程序 > 单位 命令：UNITS/UN

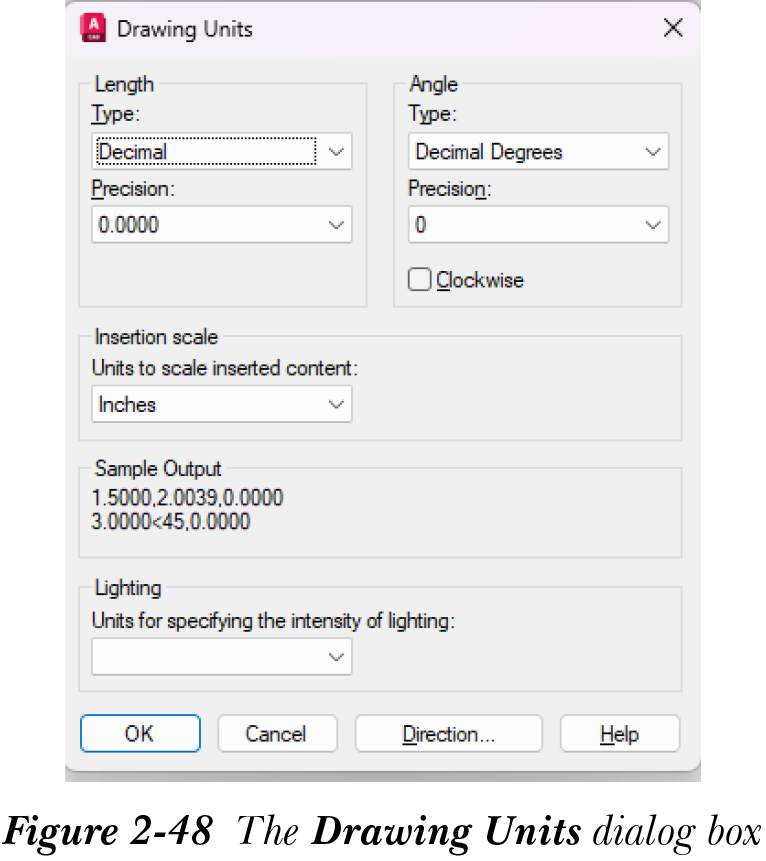

在上一章中，您学习了在启动图形时通过使用“启动”对话框中的“使用向导”选项来设置单位。但是，如果您在现有样板或新样板中绘制草图，则需要更改距离和角度测量的单位格式。为此，请从菜单栏中选择“格式”>“单位”；将显示“图形单位”对话框，如图 2-48 所示。您也可以通过从应用程序菜单中选择“图形实用程序”>“单位”来调用此对话框。更改单位格式的步骤将在接下来讨论。
指定格式
在“图形单位”对话框中，您可以从“长度”区域中提供的“类型”下拉列表中选择所需的单位格式。您可以选择以下五种格式中的任意一种。
建筑（0'-01/16"） 小数（0.0000） 工程（0'-0.0000"）
分数（0 1/16） 科学（0.00E+01）
如果您选择科学、小数或分数格式，则可以以这三种格式中的任意一种输入距离或坐标值。但是，如果您选择工程或建筑格式，则可以以所有五种格式输入距离或坐标值。
注
英寸符号（"）是可选的。例如，1'1-3/4" 与 1'1-3/4 相同，3/4" 与 3/4 相同。
指定角度格式
您可以选择以下五种角度测量格式中的任意一种：
- 十进制度数（0） 2. 度/分/秒（0d）
- 百分度（0g） 4. 弧度（0r）
- 勘测单位（N 0d E）
如果您选择前四种测量格式中的任意一种，则可以以十进制、度/分/秒、百分度或弧度格式指定角度，但不能以勘测单位系统输入角度。但是，如果您选择勘测单位系统，则可以以所有五种系统输入角度值。要以另一种系统输入值，请使用适当的后缀和符号，例如 r（弧度）、d（度）或 g（百分度）。如果您输入角度值而未指明测量系统的符号，则将其视为当前系统。

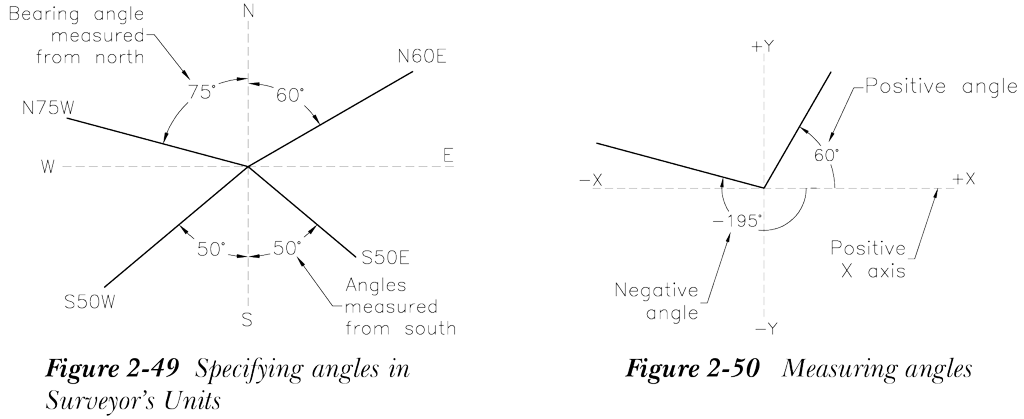

在勘测单位中，您必须指定直线相对于南北方向所成的角度，如图 2-49 所示。例如，如果您想定义与正北方向成 60 度的角度，在勘测单位中该角度将指定为 N 60d E。同样，您可以指定诸如 S 50d E、S 50d W 和 N 75d W 等角度，参见图 2-49。您不能指定超过 90 度的角度（N 120 E）。角度也可以用弧度或百分度指定；例如，180 度等于
（3.14159）弧度。您可以使用以下公式将度转换为弧度，或将弧度转换为度。
弧度 = 度 X 3.14159/180;
度 = 弧度 X 180/3.14159
百分度通常用于土地测量。一个圆有 400 百分度或 360 度。90 度角等于 100 百分度。
在 AutoCAD 中，角度是从正 X 轴开始测量的。如果按逆时针方向测量，则角度为正，反之亦然，参见图 2-50。如果您希望角度按顺时针方向测量为正，请从“角度”区域中选择“顺时针”复选框。您可以在此对话框中的相应“精度”下拉列表中指定长度和角度的精度。
设置角度测量的方向

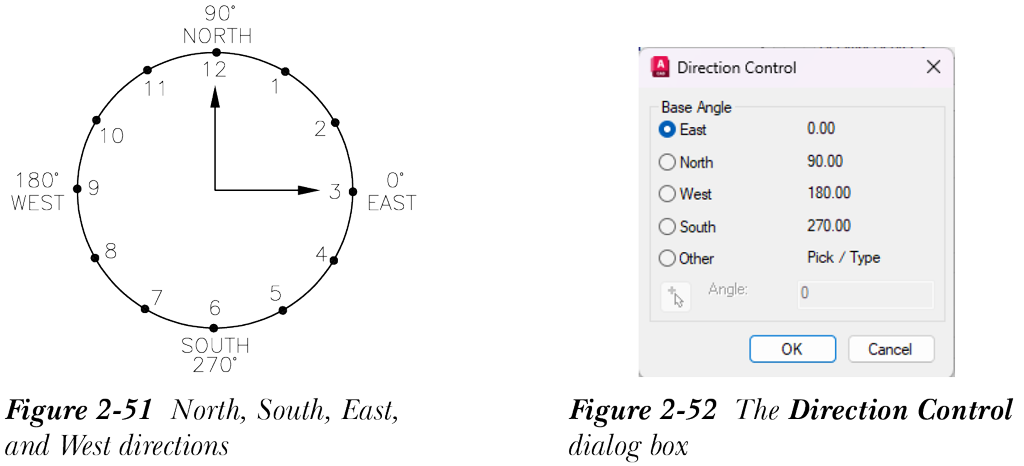

如上所述，角度是围绕正 X 轴测量的。这意味着基准角（0 度）沿东方向设置，参见图 2-51。要更改此基准角，请选择“图形单位”对话框中的“方向”按钮；将显示“方向控制”对话框，如图 2-52 所示。选择适当的单选按钮以指定基准角（0 度）的方向。
如果您选择“其他”选项，可以通过在“角度”编辑框中输入值，或选择“拾取角度”按钮并拾取两个点来指定角度，从而为基准角（0 度）设置您选择的方向。指定基准角方向后，选择“确定”按钮以应用设置。
提示
如果您使用打开动态输入选项时显示的标注输入框输入值，则无需设置基准角。
为要插入的图形或块指定单位
要为要插入的块或图形设置单位，请从“用于缩放插入内容的单位”下拉列表中选择一个单位。现在，如果您从设计中心插入块或图形，指定的单位将应用于该块。即使该块是使用不同的测量单位创建的，AutoCAD 也会对其进行缩放并使用指定的测量单位插入。如果您从下拉列表中选择“无单位”，则将使用“选项”对话框中“用户偏好”选项卡的“插入比例”区域中指定的单位。
注
在图形中插入块将在第 15 章中详细讨论。
样例输出
此对话框中的“样例输出”区域显示了用于指定单位和角度的当前格式的示例。当您在“图形单位”对话框的“长度”和“角度”区域中更改长度和角度测量的类型时，“样例输出”区域中将显示相应的示例。
为照明指定单位
您还可以指定用于测量光度灯光强度的单位。光度灯光用于渲染对象。从“图形单位”对话框的“照明”区域中的“用于指定照明强度的单位”下拉列表中选择所需的单位系统。
例 5
设置单位
在此示例中，您将根据以下规格为图形设置单位，然后绘制
a. 将长度单位设置为小数，精度等于 0。
b. 将角度测量设置为勘测单位，精度等于 N 0d E。
c. 将基准角（0 度）设置为正北，角度测量方向设置为顺时针。
完成此示例需要以下步骤：
-
在“草图与注释”工作空间中，使用
acad.dwt样板启动一个新文件，并通过从应用程序菜单中选择“图形实用程序”>“单位”来调用“图形单位”对话框。您也可以通过从菜单栏中选择“格式”>“单位”来调用此对话框。 - 在此对话框的“长度”区域中，从“类型”下拉列表中选择“建筑”。从“精度”下拉列表中选择 0'-0"。
- 在此对话框的“角度”区域中，从“类型”下拉列表中选择“勘测单位”。从“精度”下拉列表中，如果尚未选择，请选择 N 0d E。同时，选择“顺时针”复选框以将顺时针角度测量设置为正。从“插入比例”区域的“用于缩放插入内容的单位”下拉列表中选择“英寸”选项。
- 选择“方向”按钮以显示“方向控制”对话框。接下来，选择“正北”单选按钮。选择“确定”按钮退出“方向控制”对话框。
- 选择“确定”按钮退出“图形单位”对话框。

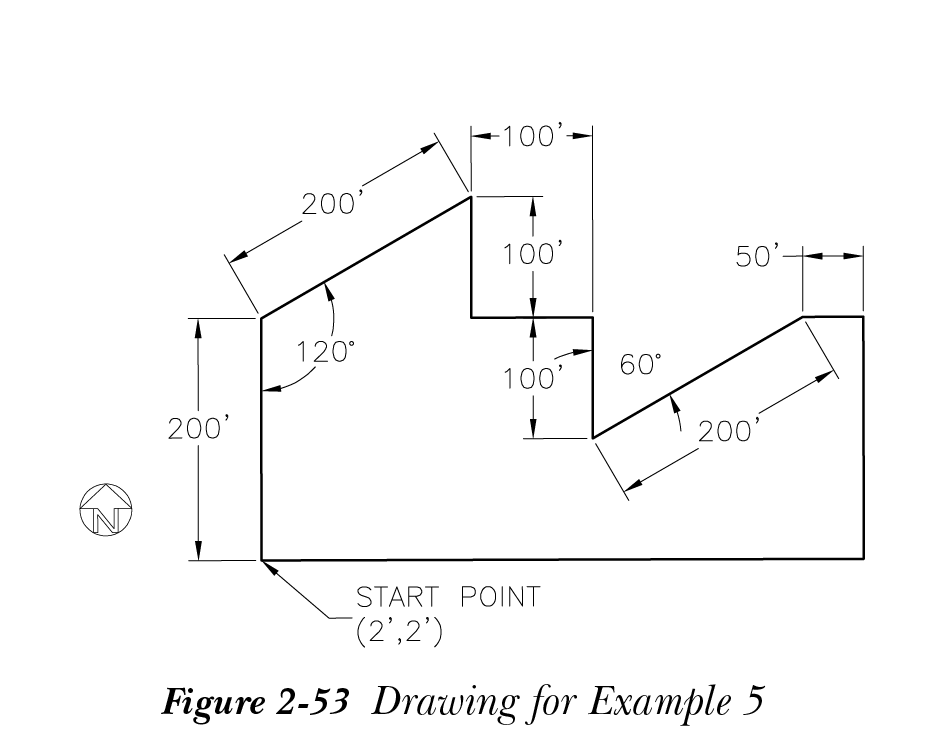

- 设置单位后，您需要使用相对极坐标绘制图 2-53。完成草图的提示序列如下：
命令: DYNMODE
输入 DYNMODE 的新值 <3>: 0
在命令提示下输入 Z 并按
指定窗口角点，输入比例因子 (nX 或 nXP)，或: 输入 0,0 并按
指定对角点: 输入 300',300' 并按
选择直线工具
LINE 指定第一个点: 2',2'
指定下一点或 [放弃(U)]: @200'<0
指定下一点或 [放弃(U)]: @200'<60
指定下一点或 [闭合(C)/放弃(U)]: @100'<180
指定下一点或 [闭合(C)/放弃(U)]: @100'<90
指定下一点或 [闭合(C)/放弃(U)]: @100'<180
指定下一点或 [闭合(C)/放弃(U)]: @200'<60
指定下一点或 [闭合(C)/放弃(U)]: @50'<90
指定下一点或 [闭合(C)/放弃(U)]: @200'<180
指定下一点或 [闭合(C)/放弃(U)]: C
此处，单位为小数，角度从正北方向（90 度轴）测量。此外，角度按顺时针方向测量为正，按逆时针方向测量为负。
- 从导航栏中选择“全部缩放”工具；图形显示区域将被修改。
