调整标注文字和箭头
调整选项卡

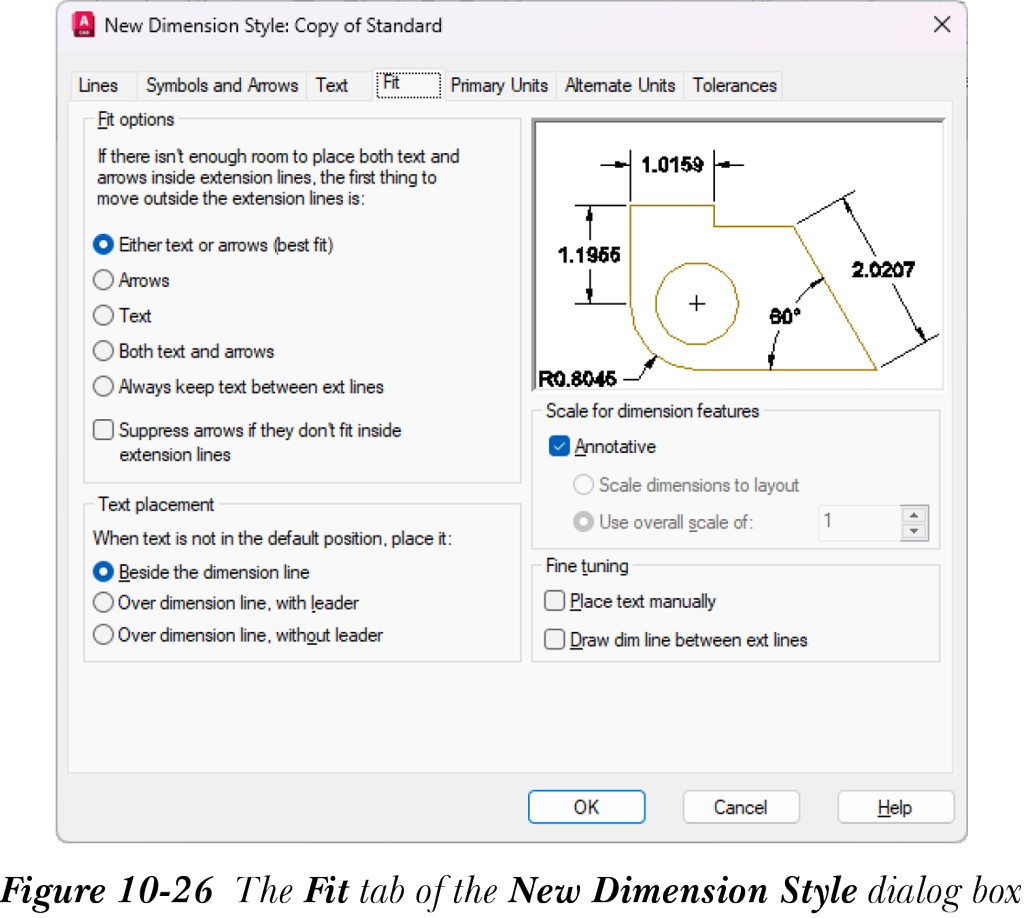

“调整”选项卡为您提供用于控制尺寸线、箭头、引线、文字以及整体标注比例的选项，请参见图 10-26。此选项卡中的选项将在接下来讨论。
调整选项区域
如果尺寸界线之间的空间不足以同时容纳文字和箭头，这些选项用于设置将文字和箭头移到尺寸界线外的优先级。
文字或箭头（最佳效果）：这是默认选项。在此选项中，AutoCAD 将标注放置在尺寸界线之间最适合的位置。
箭头：当您选择此单选按钮时，如果有足够空间容纳文字和箭头，AutoCAD 会将文字和箭头放置在尺寸界线内。如果没有可用空间，箭头将移到尺寸界线外。如果没有足够空间容纳文字，则文字和箭头都放置在尺寸界线外。
文字：当您选择此单选按钮时，如果有足够空间容纳文字和箭头，AutoCAD 会将文字和箭头放置在尺寸界线内。如果有足够空间容纳箭头，箭头将放置在内部，标注文字移到尺寸界线外。但是，如果没有足够空间容纳文字或箭头，则两者都放置在尺寸界线外。
文字和箭头：如果选择此单选按钮，如果有足够可用空间容纳两者，AutoCAD 会将箭头和标注文字放置在尺寸界线之间。否则，文字和箭头都放置在尺寸界线外。
文字始终保持在尺寸界线之间：此选项始终将文字保持在尺寸界线之间，即使在 AutoCAD 通常不会这样做的情况下也是如此。选择此单选按钮不会影响半径和直径标注。
若不能放在尺寸界线内，则隐藏箭头：如果选择此复选框，当尺寸界线之间的空间不足以调整箭头时，箭头将被隐藏。
文字位置区域
此区域为您提供当标注文字从默认位置移动时定位标注文字的选项。此区域中的选项如下：
尺寸线旁边：此选项将标注文字放置在尺寸线旁边。
尺寸线上方，带引线：选择此单选按钮会将标注文字放置在远离尺寸线的位置，并创建一条引线，将文字连接到尺寸线。但是，如果尺寸线离文字太近，则不会绘制引线。“水平”放置决定文字放置在引线的右侧还是左侧。
尺寸线上方，不带引线：在此选项中，如果尺寸界线之间没有足够空间容纳标注文字，AutoCAD 不会创建引线。标注文字可以自由移动，独立于尺寸线。
标注特征比例区域
此区域下的选项用于设置整体标注比例的值或按图纸空间缩放。
注释性：此复选框用于指定所选标注样式具有注释性。使用此选项，您还可以将现有的非注释性标注样式转换为注释性，反之亦然。如果您在“创建新标注样式”对话框中选中“注释性”复选框，则默认情况下也会选中“注释性”复选框。
使用全局比例：与所有尺寸相关标注变量（如文字大小、圆心标记大小和箭头大小）有关的当前通用缩放因子显示在“使用全局比例”微调框中。您可以通过在此微调框中输入您选择的缩放因子，将缩放因子更改为您的要求。更改“使用全局比例”微调框中的值会更改 DIMSCALE 变量的值，因为当前缩放因子存储在其中。整体比例（DIMSCALE）不应用于测量长度、坐标、角度或公差。此变量的默认值为 1.0。在此条件下，标注变量采用其预设值，图形按全比例打印。比例因子是图形尺寸的倒数，因此图形将按一半大小打印。整体比例因子（DIMSCALE）将是 ½ 的倒数，即 2。
注意
如果您正处于标注过程中，并且更改了 DIMSCALE 值并将更改后的设置保存在标注样式文件中，则使用该样式的标注将更新。
提示
当您增大图形界限时，需要在标注之前使用“使用全局比例”微调框增大图形的整体比例。这将节省更改所有标注参数各个比例因子所需的时间。
将标注缩放到布局：如果选择“将标注缩放到布局”单选按钮，则会自动计算当前模型空间视口与浮动视口之间的比例因子。此外，通过选择此单选按钮，您将禁用“使用全局比例”微调框（它在对话框中处于禁用状态），并且整体比例因子设置为 0。当整体比例因子赋值为 0 时，AutoCAD 会根据当前模型空间视口与图纸空间之间的缩放计算可接受的默认值。如果您位于图纸空间（TILEMODE=0），或者未使用“将标注缩放到布局”功能，AutoCAD 会将整体比例因子设置为 1；否则，AutoCAD 会计算一个比例因子，使文字大小、箭头大小和其他缩放距离能够按先前设置的值打印。（有关模型空间和布局的更多详细信息，请参见第 12 章。）
微调区域
“微调”区域提供控制标注文字放置的其他选项。选项如下。
手动放置文字：标注时，AutoCAD 会将标注文字放置在尺寸线中间（如果有足够空间）。如果选择“手动放置文字”复选框，您可以将标注文字沿尺寸线放置在任何位置。您还会注意到，当您选择此复选框时，水平对齐将被忽略。此变量的默认值为关闭。选择此复选框使您能够将标注文字沿尺寸线放置在任何位置。
在尺寸界线之间绘制尺寸线：当您希望尺寸线出现在尺寸界线之间时，即使文字和尺寸线放置在尺寸界线外，也应选择此复选框。当您在半径和直径标注中选择此选项时（默认文字放置为水平时），尺寸线和箭头绘制在圆或圆弧内，而文字和引线绘制在外部。
