插入块

插入块

功能区：常用/插入 > 块 > 插入块 命令：INSERT/I

工具栏：插入 > 插入块，或 绘图 > 插入 > 插入块

在当前图形中创建的块使用“插入块”工具插入。插入的块称为块参照。你应该确定插入块的图层和位置，以及在插入块之前希望块旋转的角度。如果要在其上插入块的图层不是当前图层，请从“常用”选项卡“图层”面板的“图层”下拉列表中选择适当的选项，或在“图层特性管理器”中选择“置为当前”按钮使其成为当前图层。

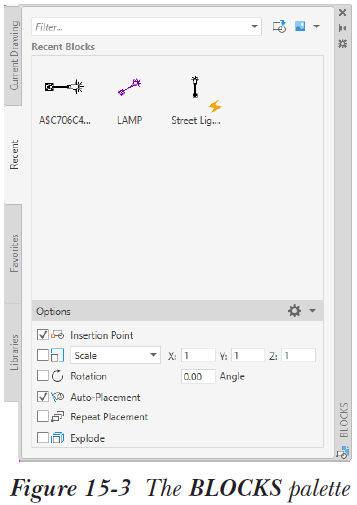

要插入块，请选择“插入块”工具；将显示一个弹出列表。在弹出列表中，将显示图形中可用的块。单击所需的块；所选块将附着到光标上。指定插入块所需的位置；块将插入到图形中。请注意，如果图形中没有该块，请在命令行中键入 INSERT；将调用“块”选项板，如图 15-3 所示。你可以在“块”选项板中指定要插入的块或外部文件的不同参数。“块”选项板中的选项将在接下来讨论。

注意

1. 如果你在“过滤搜索”框中指定的名称在当前图形中不作为块存在，AutoCAD 将在驱动器和目录中搜索同名图形。如果找到该块，它将被插入。
2. 另外，假设你已在图形中插入了一个块，然后你想插入一个与块同名的图形，AutoCAD 将显示一条消息，其中包含 XX 已定义为块的信息，并提示你定义要执行的操作。如果选择“重定义块”，图形中的块将被同名图形替换，也就是说，块被重定义。

3.要更改块的名称，请在命令行中键入 Rename 以调用“重命名”对话框。接下来，在“命名对象”中选择要更改名称的块，其名称将显示在“旧名称”编辑框中。现在，在“重命名为”编辑框中输入新名称。

“当前图形”选项卡

接下来讨论此选项卡中的选项。

“过滤搜索”框

此搜索框用于搜索要插入的块。搜索到的块将显示在“当前图形块”区域中。

插入选项

接下来讨论此区域中的选项。

“插入点”复选框

插入块时，其坐标系与当前 UCS 平行对齐。在“插入点”区域中，你可以分别在 X、Y 和 Z 编辑框中指定块插入点的 X、Y 和 Z 坐标位置。如果选择“插入点”复选框，则 X、Y 和 Z 编辑框将不可用。默认情况下，“插入点”复选框处于选中状态，因此，你可以直接在屏幕上指定插入点。

“比例”复选框

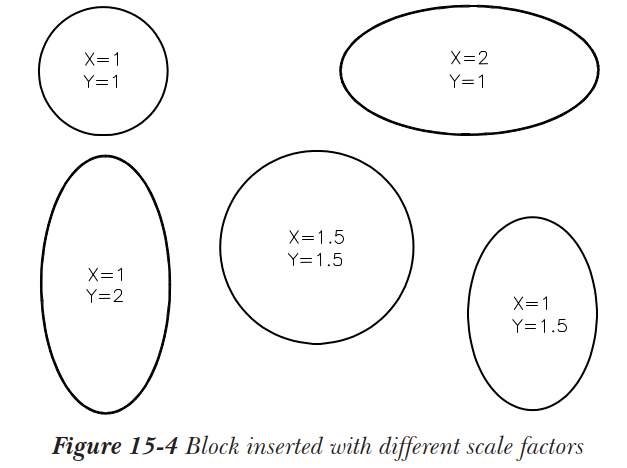

选择此复选框可在 X、Y 和 Z 编辑框中为你想要插入的块指定 X、Y 和 Z 比例因子。默认情况下，“比例”复选框处于清除状态，块沿三个轴以比例因子值 1 插入。此外，如果在“比例”下拉列表中选择“统一比例”，则在编辑框中输入的值将统一应用于 X、Y 和 Z 比例因子。X 和 Y 比例因子允许你分别沿 X 和 Y 轴拉伸和压缩块。你还可以通过指定第三个比例因子（因为三维对象具有三个维度）即 Z 比例因子，将三维对象插入到图形中。图 15-4 显示了以不同 X 和 Y 比例因子插入的块。

提示

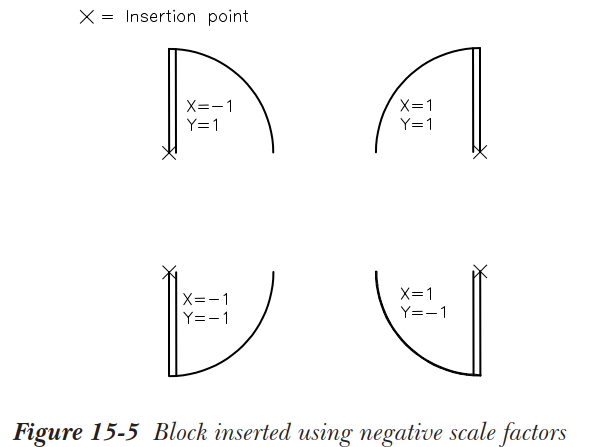

1. 通过指定负比例因子，你可以沿特定轴插入块的镜像图像。X 和 Y 轴的负比例因子与将块参照旋转 180 度相同，因为它将块参照镜像到坐标系的相反象限。负比例因子对块（DOOR）的影响可以通过插入点位置的变化来标记，该位置用 (X) 标记，如图 15-8 所示。
2. 此外，指定小于 1 的比例因子，你可以插入比原始尺寸小的块参照。指定大于 1 的比例因子，你可以插入比原始尺寸大的块参照。

“旋转”复选框

你可以在“角度”编辑框中输入要插入的块的旋转角度。插入点将是旋转所围绕的点。选择“旋转”复选框使你能够在屏幕上指定旋转角度。默认情况下，此复选框处于清除状态，因此，块以 0 度角插入。

自动放置

此功能帮助用户更快速、更轻松地放置块。此块放置更新有助于通过参考图形中先前已放置的块来放置新块，并在从“块”选项板插入新块时建议类似的放置选项。此选项将在本章后面详细讨论。

重复放置

此复选框用于在上一个插入点插入另一个块。

注意

你可以通过 INSUNITS 系统变量控制插入块的单位。这样做时，“块单位”区域中显示的“因子”信息将相应更改。

“分解”复选框

选择“分解”复选框以将块作为单独对象的集合插入。“分解”复选框的功能与 分解（Explode） 工具的功能类似。一旦块被分解，X、Y 和 Z 比例因子将变得相同。因此，你只能访问一个比例因子，其他比例因子不可用。此外，“统一比例”复选框将被选中。X 比例因子也会分配给 Y 和 Z 比例因子。你必须输入正比例因子值。

注意

如果在插入前选择“分解”复选框，则块参照将被分解，对象将以其原始特性（如图层、颜色和线型）插入。

“最近”选项卡

此选项卡显示所有最近打开的文件。此选项卡“插入选项”区域中的选项与“当前图形”选项卡中的选项相同。

“库”选项卡

块库是存储在单个图形文件或文件夹中的块定义的集合。你可以使用 Autodesk 或其他供应商提供的块库，也可以创建自己的库。要在“库”选项卡中添加块，请选择“打开块库”按钮以调用“为块库选择文件夹或文件”对话框。现在，选择要插入的文件并选择“打开”按钮；“过滤搜索”框将被激活，文件将添加到“库”选项卡中。你也可以从“常用”选项卡“块”区域的“插入”下拉列表中调用“为块库选择文件夹或文件”对话框。你还可以从云应用程序（如 Autodesk Web Application 和 Oneshape）插入块。此选项卡“插入选项”区域中的选项与“当前图形”和“最近”选项卡中的选项类似。

在“块”选项板中输入相关信息后，选择“关闭”按钮以退出“块”选项板。如果你已选择插入复选框，则可以使用定点设备指定插入点、比例和旋转角度。每当要在屏幕上指定插入点（默认情况下）时，你可以指定比例因子和旋转角度值。这些值将通过命令行覆盖对话框中指定的值。在屏幕上指定插入点之前，你可以右键单击以显示快捷菜单，其中包含通过命令行可用的所有选项。你可以从动态预览中选择插入选项。在提示指定插入点时，按向下箭头键以查看动态预览中的选项。但是，如果你已在“块”选项板中指定了插入点，并且已选择“块”选项板的“比例”或“旋转”复选框，则只允许你在命令行中指定比例因子或旋转角度。当所有三个复选框都被选中时，将显示以下命令提示：

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]:

在屏幕上指定插入点。

输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>:

指定 X 轴的比例因子，或选择一个选项，或按 Enter 键接受默认比例因子 1。

输入 Y 比例因子 <使用 X 比例因子>:

指定 Y 比例因子。

指定旋转角度 <0>:

指定插入块的旋转角度。

提示

使用命令提示，你可以覆盖对话框中已指定的比例因子和旋转角度。

接下来讨论命令提示选项。

基点

如果在“指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]”提示下输入 B，或从动态预览中选择该选项，则会再次提示你指定基点。通过将光标单击在所需位置来指定基点。此点现在将用作插入点。所有提示也会显示在光标输入处，因此无需总是转到命令提示来查看命令。此选项的提示序列如下所示。

指定插入点或 [基点(B)/X/Y/Z/比例(S)/旋转(R)]: B

指定基点: 指定基点。

指定基点: 指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 指定插入点。

比例

在“指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]”提示下输入 S 时，将提示你输入比例因子。输入后，块将采用指定的比例因子，AutoCAD 允许你拖动块，直到在屏幕上定位插入点。X、Y 和 Z 轴将按指定的比例因子统一缩放。此选项的提示序列如下所示。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: S

指定 XYZ 轴的比例因子 <1>: 输入一个值以预设常规比例因子。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 指定插入点。

X、Y、Z

在“指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]”提示下输入 X、Y 或 Z 后，你可以指定沿该轴的比例因子。命令提示中的这些选项仅在从“块”选项板“插入选项”区域的“比例”下拉列表中选择“比例”时可用。使用 X 选项时的提示序列如下所示。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: X

指定 X 比例因子 <1>: 输入 X 比例因子的值。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 选择插入点。

旋转

在“指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]”提示下输入 R 时，将提示你指定旋转角度。你可以输入旋转角度，或通过在屏幕上指定两个点来指定它。只有在你指定角度后才会恢复拖动。此外，块将采用指定的旋转角度。此选项的提示序列如下所示。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: R

指定旋转角度 <0>: 输入旋转角度的值。

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 选择插入点。

XYZ 和角点选项

从“插入”对话框的“插入点”和“比例”区域中选择“在屏幕上指定”复选框，然后选择“确定”按钮。接下来，在屏幕上指定插入点；将出现以下提示。

输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>: 输入 X 比例因子，指定对角点或选择一个选项。

在这里，XYZ 选项可用于输入三维块参照，后续提示允许你分别指定 X、Y 和 Z 比例因子。

使用“角点”选项，你可以同时指定 X 和 Y 比例因子。当你调用此选项且 DRAGMODE 关闭时，将提示你指定另一个角点（框的第一个角点是插入点）。你也可以输入坐标值，而不是移动光标。框的长度和宽度将作为块的 X 和 Y 比例因子。例如，如果框的 X 和 Y 尺寸（长度和宽度）与块的相同，则块将绘制而不做任何更改。所选择的点应在插入块的右上方。如果选择的点在插入点的下方或左侧，则将产生镜像图像。提示序列如下所示。

输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>: C

指定对角点: 选择一个点作为角点。

当 DRAGMODE 设置为“自动”（默认）时，“角点”选项还允许你使用动态缩放技术。你还可以在“输入 X 比例因子，指定对角点，或 [角点(C)/XYZ(XYZ)] <1>”提示下移动光标以动态更改块大小，当大小满足你的要求时，选择一个点。

注意

1. 如果你想要相同的 X 和 Y 比例因子，应避免使用“角点”选项，因为除非 SNAP 模式打开，否则很难选择一个 X 距离等于其 Y 距离的点。如果使用“角点”选项，最好明确指定 X 和 Y 比例因子，或通过输入坐标来选择角点。
2. 如果从“块”选项板“插入选项”区域的“比例”下拉列表中选择“统一比例”，则命令提示中将不提供 X/Y/Z 选项。
3. 你也可以使用命令窗口插入块，方法是输入 -INSERT 命令或直接输入 -I。

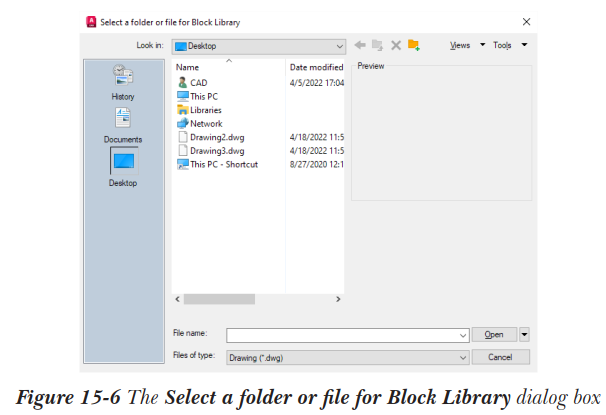

你也可以将图形文件作为块插入。要将外部文件作为块插入，请选择“常用”选项卡“插入”下拉列表中的“从库中插入块”按钮；将调用“为块库选择文件夹或文件”对话框，如图 15-6 所示。现在选择文件并选择“打开”按钮以插入文件。

此对话框与第 1 章中讨论的标准“选择文件”对话框类似。你可以从当前目录中列出的文件中选择一个图形文件。你也可以通过从“查找范围”下拉列表中选择所需目录来更改目录。选择图形文件后，选择“打开”按钮；图形文件预览将显示在“块”选项板的“库”选项卡中。“路径”选项显示选择要插入的外部文件的路径。

提示

你可以从现有图形文件在当前图形中创建块。这通过避免将对象重新绘制为块来节省时间。使用“库”选项卡中的“浏览块库”按钮定位并选择现有图形文件。接下来，在选择现有图形后选择“打开”按钮；图形将添加到“块”选项板的“库”选项卡中。单击此图形，将提示你指定插入点。现在，不要指定插入点，而是按 ESC 键；所选文件将转换为块，但不会插入到图形中。
