练习 3 起点、端点、方向
a. 指定两段圆弧的方向和坐标，使它们构成一个圆形图形。

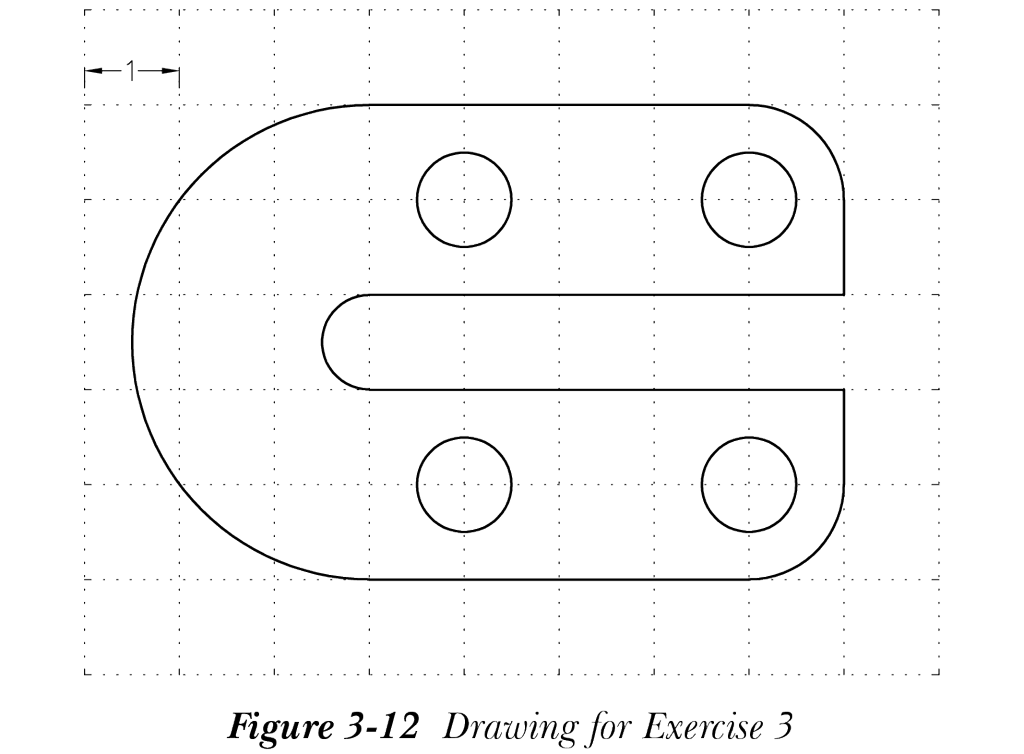

b. 绘制图 3-12 所示的轮廓。使用“起点、端点、方向”工具创建曲线。虚线之间的距离为 1.0 个单位，圆的直径为 1 个单位。
通过指定起点、端点和半径绘制圆弧

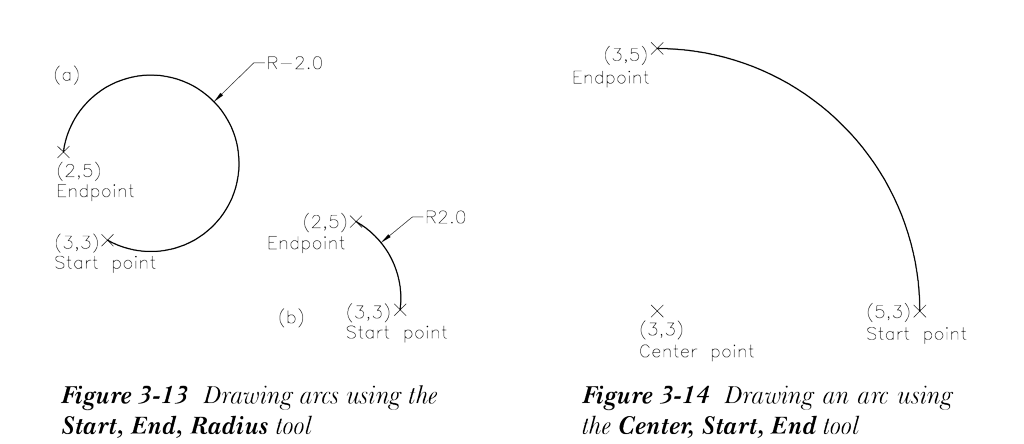

如果您知道圆弧的起点位置、端点和半径，请从“绘图”面板的“圆弧”下拉列表中选择“起点、端点、半径”工具，并指定起点和端点；系统将提示您指定半径。输入半径值；圆弧将被绘制出来。在这种情况下，圆弧将从起点按逆时针方向绘制。这意味着负的半径值产生优弧（两端点之间的最大圆弧），参见图 3-13(a)。正的半径值产生劣弧（起点与端点之间的最小圆弧），参见图 3-13(b)。
通过指定圆心、起点和端点绘制圆弧
“圆心、起点、端点”工具是“起点、圆心、端点”工具的变体。当先确定圆心更容易开始绘制圆弧时，请使用此工具。在此，圆弧始终围绕指定的圆心从起点到端点按逆时针方向绘制。绘制图 3-14 所示圆弧（圆心位于 (3,3)、起点位于 (5,3)、端点位于 (3,5)）的提示序列如下。
从“绘图”面板中选择“圆心、起点、端点”工具（确保动态输入已关闭）
指定圆弧的圆心: 3,3
指定圆弧的起点: 5,3
指定圆弧的端点(按住 Ctrl 键切换方向)或 [角度(A)/弦长(L)]: 3,5
通过指定圆心、起点和角度绘制圆弧

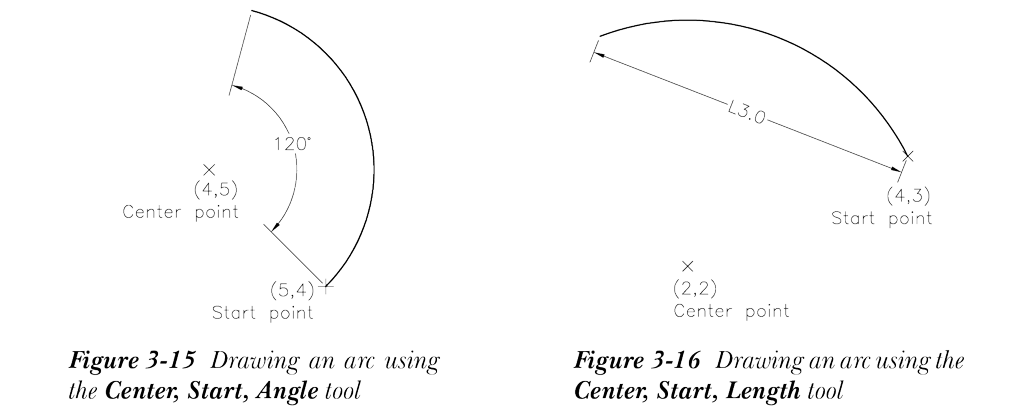

如果您需要先指定圆心来绘制圆弧，可以使用“圆心、起点、角度”工具。绘制图 3-15 所示圆弧（圆心位于 (4,5)、起点位于 (5,4)、包含角为 120 度）的提示序列如下。
从“圆弧”下拉列表中选择“圆心、起点、角度”工具（确保动态输入已关闭）
指定圆弧的圆心: 4,5
指定圆弧的起点: 5,4
指定包含角(按住 Ctrl 键切换方向): 120
，参见图 3-15。
通过指定圆心、起点和弦长绘制圆弧
当先确定圆心更容易绘制圆弧时，可使用“圆心、起点、长度”工具。绘制图 3-16 所示圆弧（圆心位于 (2,2)、起点位于 (4,3)、弦长为 3）的提示序列如下。
从“圆弧”下拉列表中选择“圆心、起点、长度”工具（确保动态输入已关闭）
指定圆弧的圆心: 2,2
指定圆弧的起点: 4,3
指定弦长(按住 Ctrl 键切换方向): 3
，参见图 3-16。
