练习 5 带打印图纸尺寸和标题栏的样板

练习 5 带打印图纸尺寸和标题栏的样板

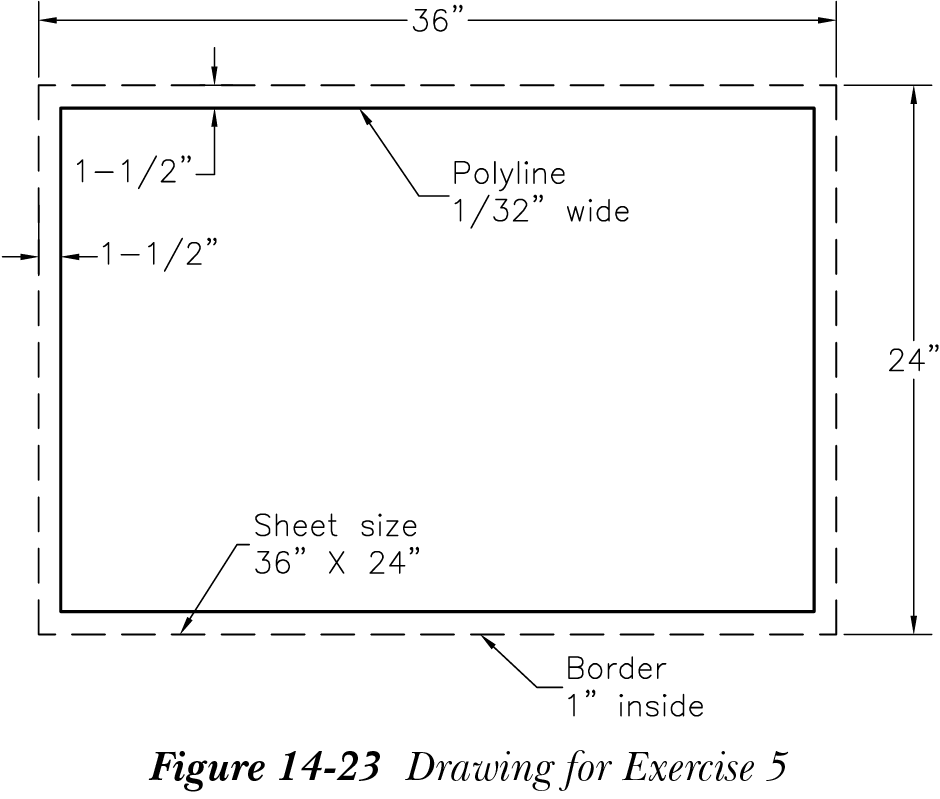

创建如图 14-23 所示的图形样板，具有以下规格，并将其保存为 protoe5.dwt：

打印图纸尺寸 36” x 24”（图 14-23）

比例 1/2” = 1.0’

打印图形上的文字高度 1/4”

Ltscale 24

Dimscale 24

单位 建筑

显示最小分数的 32 分母

角度以度/分/秒为单位

精度 0d00”00”

逆时针测量时角度为正

边框 边框位于打印图纸边缘内 1-1/2” 处，打印时使用宽 1/32” 的 PLINE。
