将形位公差框与引线配合使用

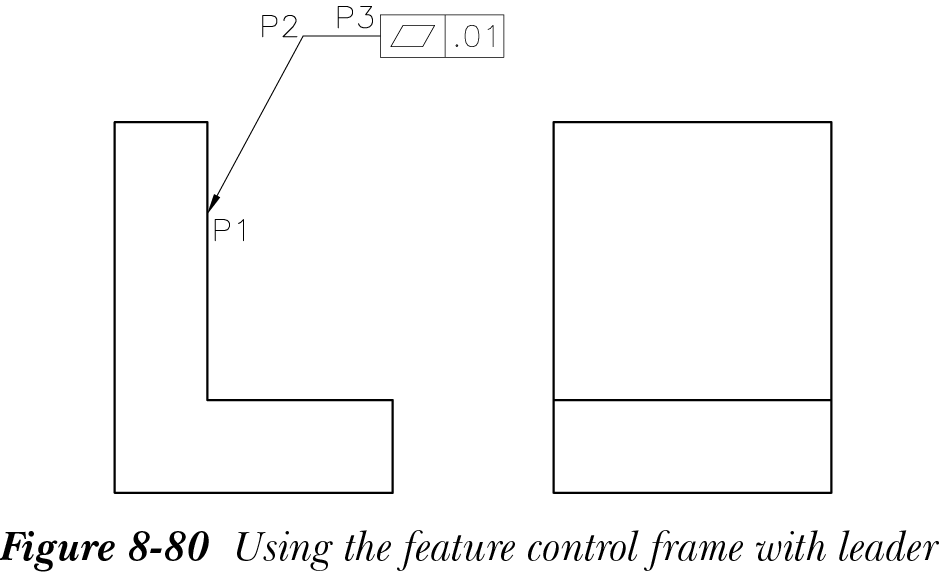

通过 QLEADER 命令调用的“引线设置”对话框具有“公差”选项，允许您创建形位公差框并将其附着到引线延伸线的末端，参见图 8-80。以下是使用带“公差”选项的 QLEADER 命令的提示序列：
指定第一个引线点或 [设置(S)] <设置>: 按 Enter 键显示“引线设置”对话框。选择“注释”选项卡。现在，从“注释类型”区域中选择“公差”单选按钮。选择“确定”按钮。
指定第一个引线点或 [设置(S)] <设置>: 指定引线的起点。
指定下一点: 指定第二个点。
指定下一点: 指定第三个点以显示“形位公差”对话框。
现在，指定公差值并选择“确定”按钮；形位公差框将随引线一起显示。
