插入多个块

插入多个块

命令: MINSERT

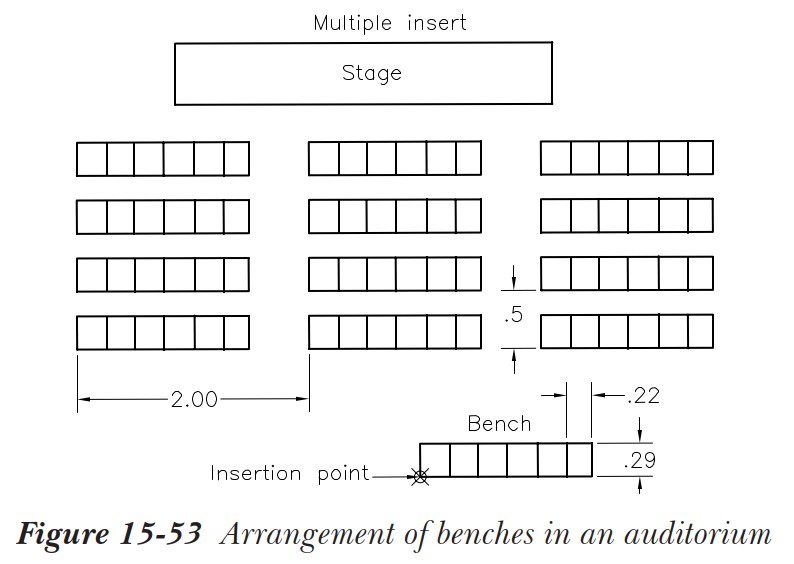

MINSERT（多重插入）命令用于多次插入块。此外，使用 MINSERT 插入的块无法分解。使用 MINSERT 命令时，仅创建一个块参照。但是，除了块定义的标准特性（插入点、X/Y 缩放、旋转角度等）之外，此块还具有重复的行数和列数。通过这种方式，使用此命令可以节省时间和磁盘空间。其提示序列与 -INSERT 和 -ARRAY 命令非常相似。考虑一个示例，您需要阵列一个名为 BENCH 的块，规格如下：行数 = 4，列数 = 3，行之间的单位单元距离 = 0.50，列之间的单位单元距离 = 2.0，参见图 15-47。在礼堂中创建长椅排列的提示序列如下所示。

命令: MINSERT

输入块名或 [?] <当前>: BENCH

单位: 英寸  转换: 1.0000

指定插入点或 [基点(B)/比例(S)/X/Y/Z/旋转(R)]: 指定一个基点并按 Enter 键

指定插入点或 [基点(B)/比例(S)/旋转(R)]: 指定 X 比例因子 <1>: 按 Enter 键或指定一个值然后按 Enter 键

指定 Y 比例因子 <1>: 按 Enter 键或指定一个值然后按 Enter 键

指定旋转角度 <0>: 按 Enter 键或指定一个值然后按 Enter 键

输入行数 (---)<1>: 4

输入列数 (|||)<1>: 3

输入行间距或指定单位单元 (---): 0.50

指定列间距 (|||): 2.0

注意

不能将注释性块用于 MINSERT 命令。

MINSERT 命令的所有选项与前面在 -INSERT 命令中讨论的选项类似。输入块名或 [?]: 提示中的 ? 选项列出块的名称。当您指定插入点后，AutoCAD 会提示您指定比例因子。一旦您指定了比例因子，系统将提示您指定旋转角度。如果您需要以一定角度插入块，请指定角度并按 Enter 键。接下来，您需要依次指定行数、列数、行间距和列间距。块阵列将被创建。

与行数和列数相关的提示需要正的非零整数。如果行数超过 1，系统会提示您指定行间距。同样，如果列数超过 1，您需要指定列间距。行间距和列间距可以是正值或负值。在指定行间距和列间距时，您还可以通过在屏幕上选择两个点来指定一个单位单元，这两个点构成一个框，其宽度和高度分别代表列间距和行间距。在插入块时，如果您指定了块旋转，则插入块的每个副本都会旋转该角度。如果您在 MINSERT 命令中指定了旋转角度，则整个 MINSERT 块（阵列）将按指定的旋转角度旋转。如果块和 MINSERT 块（阵列）都旋转了相同的角度，则块在 MINSERT 图案中看起来并未旋转。这与旋转角度等于 0 度的阵列相同。如果您想旋转阵列中的各个块，应首先生成一个旋转的块，然后对其进行 MINSERT。

注意

1. 在使用 MINSERT 命令生成的块阵列中，您可以更改行数或列数或它们之间的间距。这可以通过“特性”选项板的“其他”卷展栏完成。
2. 当您在“指定插入点”提示下指定插入点时单击右键，将显示一个快捷菜单，其中包含所有命令行选项。
